Signal+3G-Light. Обработка результатов измерений

Программное обеспечение Signal+3G предназначено для работы с файлами и потоками данных приборов серий ОКТАВА, ЭКОФИЗИКА, П3-8Х и др.

Файлы и потоки данных наших приборов, как правило, можно разделить на два вида:

- результаты измерений, сделанных приборами;

- оцифрованные временные реализации синалов от первичных преобразователей.

В этой статье подробно рассмотрен функционал ПО Signal+3G, реализующий представление результатов измерений и их постобработку. Так как потребности большого числа пользователей ограничиваются только этими функциями, мы объединили их в пакет Signal+3G-Light, который существенно дешевле полного пакета программ.

При этом ряд базовых функций преобразования файлов измерений в текстовые и иные типовые форматы являются общедоступными (то есть не требуют наличия лицензии). О таких функциях подробно рассказано в статье "Signal+. Базовые общедоступные функции".

Обработке файлов и и потоков оцифрованных временных реализаций сигналов посвящена статья "Signal+. Обработка временных реализаций".

Общие сведения об измерении

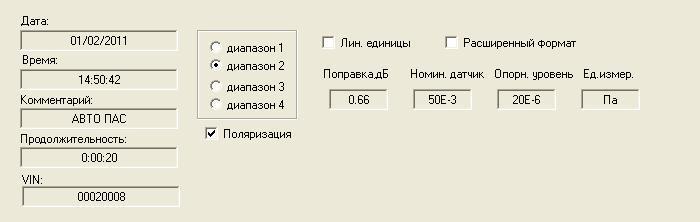

В специальной вкладке программа Signal+ показывает основные сведения о том, как проводилось измерение.

  • Дата и время начала измерения.
  • Комментарий оператора измерений.
  • Общая продолжительность измерения.
  • Уникальный внутренний идентификационный номер прибора (VIN).
  • Диапазон измерений прибора.
  • Параметры калибровки прибора при измерениях.
  • Включение или отключение напряжения поляризации микрофона при измерениях.

В этом же окне вы можете переключать режим представления данных между логарифмическими единицами (дБ) и линейными (например, м/с2,  В/м и т.д.).

Signal+. Таблично-графическое представление результатов

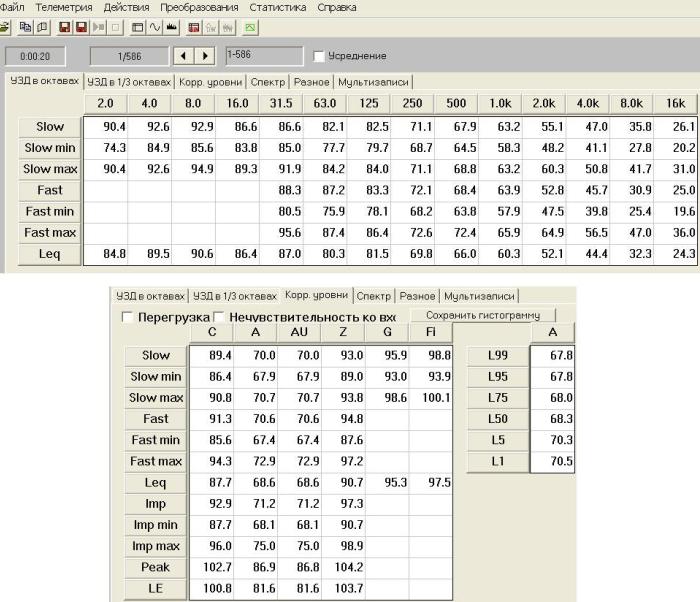

Отдельные вкладки рабочего окна программы содержат таблицы результатов измерений. Над таблицей мы видим сведения о том, к какому моменту измерения они относятся: время от начала измерения, номер шага мультизаписи, общее количество замеров.

На рисунке представлены примеры таблиц, полученных в режиме ЭкоЗвук.

Мы можем проконтролировать, имели ли место в процессе измерений состояния перегрузки или нечувствительности ко входу, и если да, то в какой момент.

Signal+. Спектры

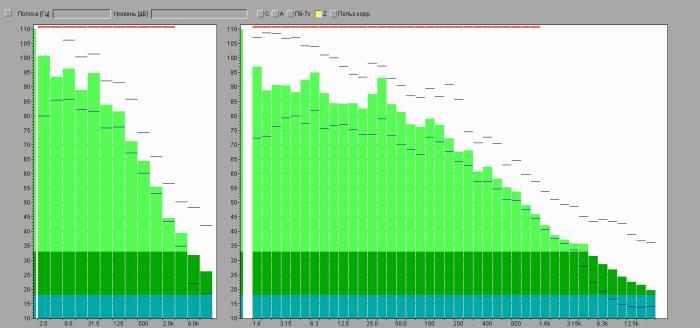

Спектральные данные, например, уровни звукового давления, можно увидеть не только в табличном, но и в графическом виде.

Программа Signal+ позволяет наложить на график спектра дополнительную частотную коррекцию.

Например, вы можете включить коррекцию А и посмотреть, какие компоненты вносят существенный вклад в корректированный уровень звука.

Картинку с графиком можно сохранить в отдельный графический файл (.bmp) для последующего добавления в отчет.

Анализ истории изменения любой измеренной величины

Файл мультизаписи содержит информацию об изменении во времени любой измеряемой величины.

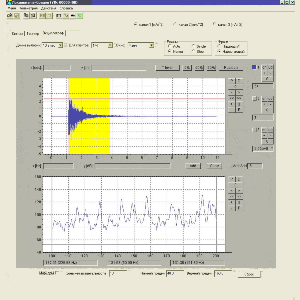

Программное обеспечение Signal+ позволяет получить хронограммы изменения любых записанных уровней.

С помощью хронограмм удобно:

  • оценивать фоновые, максимальные и средние  уровни;
  • выявлять интервалы времени, соответствующие определенным событиям (проезды транспорта, работа оборудования и пр.);
  • сравнивать величины, измеренные на разных временных и частотных характеристиках;
  • контролировать представительность интервала измерения эквивалентных (средних по времени) уровней.

Расчет статистики процентилей Ln для любой измеренной величины

Процентиль Ln - это уровень, превышенный в течение n% времени измерения. Статистика процентилей - удобный инструмент для исследования характера шума. Например, уровни L1 и L5 обычно ассоциируются с максимальным уровнем, а L99 и L95 - с минимальным.

При длительных измерениях абсолютный максимум, зарегистрированный прибором, может быть вызван каким-то случайным событием или помехой. Поэтому часто для определения статистически достоверной максимальной величины используют процентили L1, L5.

Многие профессиональные шумомеры сегодня обладают функцией накопления гистограммы распределения уровней и расчета процентилей Ln. Однако эта функция, как правило, распространяется на ограниченный набор величин.

С помощью мультизаписи и дополнительного программного обеспечения (например, Signal+) вы можете рассчитать статистические показатели для любого измеряемого уровня.

Еще одно преимущество мультизаписи состоит в том, что вы можете получить статистику Ln для любого интервала измерений.

Демонстрационные файлы

Для изучения пакета ПО Signal+Light 3G предлагаем  скачать прикрепленный ниже файл, записанный прибором Экофизика-110А в режиме "Экозвук".

Для работы с демонстрационным файлом  необходимо ввести следующий лицензионный код:

B19E-B842-2516-FF78

Лицензионный код действует только для ПО в версии Signal+Light 3G.

Лицензионный код для работы с демофайлом в других версиях ПО Signal+ предоставляется по запросу.
