Вопросы к методике измерения общей вибрации в помещениях жилых и общественных зданий

Лужки 2017. Вопросы совещания центров гигиены и эпидемиологии

Вопрос: МУК 4.3.3221-14 «Инструментальный контроль и оценка вибрации в жилых и общественных зданиях» описывает необходимость проверки «собственных» шумов прибора на не вибрирующей поверхности. Не указано что может являться такой поверхностью, не ясно какую роль играют собственные шумы СИ, которые определены в его руководстве по эксплуатации. Не описан процесс измерения фоновой вибрации от сторонних источников для определения уровней вибрации от конкретного оборудования. В связи с этим, данная методика не позволяет сделать вывод о наличии превышения предельно допустимого уровня вибрации от конкретного оборудования или процесса, так как описывается измерение суммарной вибрации. Не указана постоянная времени усреднения (1с, 5с, 10с) при фиксировании уровней виброускорения постоянной вибрации . Предлагаем в документ внести пункт, в котором была бы указана необходимость измерения фоновых уровней вибрации (при отключенном оборудовании) в той же точке, в которой фиксировалась вибрация при работе оборудования с внесением соответствующих поправок на фон.

Ответ:

Основная проблема при оценке слабых вибраций, характерных для помещений жилых и общественных зданий, заключается как раз во влиянии собственных шумов первичных преобразователей (вибродатчиков). Изготовители нормируют этот показатель в широкой полосе частот, поэтому паспортных данных вибродатчика недостаточно для того, чтобы понять, какой вклад вносят его собственные шумы в корректированное ускорение. Поэтому главный вопрос при измерении коммунальных вибраций - что показывает прибор? реальную вибрацию или собственные шумы?

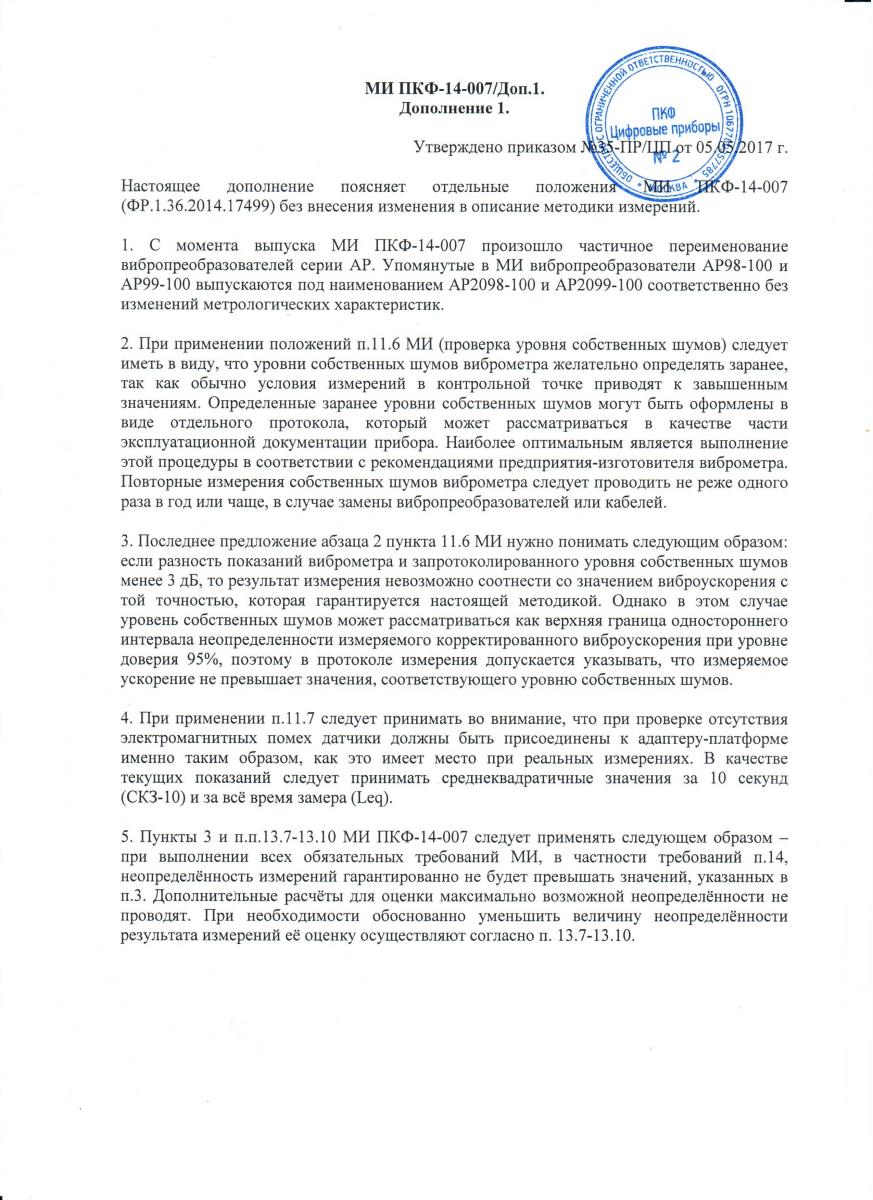

Опыт показал, что проводить оценку собственных шум непосредственно в контрольной точке зачастую невозможно из-за посторонних помех. Наше предприятие совместно с ЦГиЭ в гор. Москве проанализировало практику применения методики и внесло дополнение 1 в МИ ПКФ-14-007, которая легла в основу упомянутых в вопросе методических указаний (см. приложенный файл). Пункты 2 и 3 эти дополнений гласят:

2. При применении положений п.11.6 МИ (проверка уровня собственных шумов) следует иметь в виду, что уровни собственных шумов виброметра желательно определять заранее, так как обычно условия измерений в контрольной точке приводят к завышенным значениям. Определенные заранее уровни собственных шумов могут быть оформлены в виде отдельного протокола, который может рассматриваться в качестве части эксплуатационной документации прибора. Наиболее оптимальным является выполнение этой процедуры в соответствии с рекомендациями предприятия-изготовителя виброметра. Повторные измерения собственных шумов виброметра следует проводить не реже одного раза в год или чаще, в случае замены вибропреобразователей или кабелей.

3. Последнее предложение абзаца 2 пункта 11.6 МИ нужно понимать следующим образом: если разность показаний виброметра и запротоколированного уровня собственных шумов менее 3 дБ, то результат измерения невозможно соотнести со значением виброускорения с той точностью, которая гарантируется настоящей методикой. Однако в этом случае уровень собственных шумов может рассматриваться как верхняя граница одностороннего интервала неопределенности измеряемого корректированного виброускорения при уровне доверия 95%, поэтому в протоколе измерения допускается указывать, что измеряемое ускорение не превышает значения, соответствующего уровню собственных шумов.

На нашем предприятии с середины 2017 года мы ввели входной контроль вибродатчиков и теперь поставляем их с дополнительным протоколом измерения собственных шумов, на который можно ссылаться при выполнении измерений по МИ ПКФ-14-007 или МУК 4.3.3221-14. Для поставленных ранее вибродатчиков лаборатории могут провести самостоятельные измерения в соответствии с рекомендациями на нашем сайте (см. ссылку в конце статьи) или заказать эту работу нам в рамках сервисного обслуживания.

Вопрос: Требуется более подробная методика проведения измерений общей вибрации в помещениях жилых и общественных зданий

Ответ:

Обращаем Ваше внимание на то, что наряду с принятием Дополнения 1 в МИ ПКФ-14-007 нами была разработана и аттестована методика МИ ПКФ 16-031, которая позволяет оценить корректированное ускорение в помещениях жилых и общественных зданий по уровням в 1/3-октавах с возможностью исключения тех частотных полос, где вибрация основного источника не выявляется.
