ОКТАФОН-110А.IP. Комплект мониторинга для сетевого подключения

Комплект ОКТАФОН-110А.IP является экономичным и быстрым решением для создания пунктов контроля шума, обеспечивающих непрерывные измерения уровней звука и звукового давления и передачу измеряемых величин в компьютерную сеть или в Интернет. Комплект предполагает встраивание в существующую инфраструктуру заказчика (локальные сети с PoE питанием, сервер и т.п.)

Говоря простым языком - ОКТАФОН-110А.IP это, по сути, цифровой микрофон-шумомер с выходом в сеть (ETHERNET) и пакет библиотек, с помощью которых пользователь может написать собственное приложение по управлению прибором и потоками данных.

Комплект основан на шумомере-анализаторе спектра утверждённого типа Октафон-110-DIN. Измерения комплектом обеспечены метрологически - Октафон-110-DIN проходит поверку, руководство по эксплуатации прибора содержит методику прямых однократных измерений с указанием параметров точности измерений.

Возможности
  • Непрерывное измерение уровней звука и звукового давления
  • Передача данных в режиме реального времени
  • Возможность интеграции в стороннюю инфраструктуру
  • Влаго- пыле- ветрозащита
  • Питание и передача данных по одному кабелю (витая пара UTP-5e) с технологией PoE
  • Сохранение данных локально или на удаленный сервер monit.octava.info (опция)
Состав комплекта

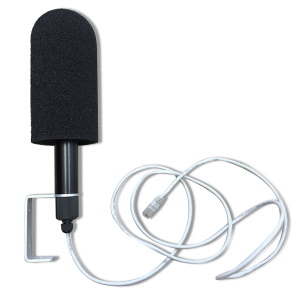

  • ОКТАФОН-110А-DIN (1 шт.) - цифровой шумомер-анализатор спектра в корпусе микрофона
  • EPS-ETH-04. Защитное устройство с адаптером интерфейса, выход ETHERNET (1 шт.)
  • WS009-F. Ветрозащита
  • OKT-SDK. Пакет библиотек и документации для создания заказчиком собственных приложений управления прибором и потоками данных.
Опции
  • АК1000. Калибратор акустический.
  • Экотерминал. Портативный индикатор для контроля показаний шумомера в полевых условиях.

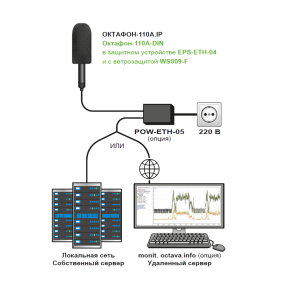

  • POW-ETH-05. Блок PoE-инжекторов для подключения, подачи питания и коммутации нескольких шумомеров
  • monit.octava.info. Личный кабинет и абонентское обслуживание (1 год) на сервере мониторинга ПО ОКТАВА-ЭлектронДизайн

Описание комплекта Октафон-110А.IP

Состав комплекта

  • ОКТАФОН-110А Цифровой преобразователь (шумомер) в комплекте с микрофоном. Поставляется с поверкой
  • EPS-ETH-04 Брызго- и пылезащита с встроенным преобразователем интерфейса DIN-ETH (питание через PoE 24-48 В)
  • WS009-F Уличная ветрозащита
  • OKT-SDK Пакет библиотек и документации для включения шумомера в инфраструктуру заказчика.

Опции

  • АК-1000 Калибратор для периодической проверки измерительного тракта
  • Экотерминал Портативный измерительно-индикаторный блок для текущего обслуживания и отладки работы шумомера в составе комплекса мониторинга. При повседневных измерениях в режиме передачи данных не требуется.
  • OMD-ETH Устройство для монтажа на трубу диаметром 35 мм
  • POW-ETH-05 Блок PoE-инжекторов для подключения, подачи питания и коммутации до 4 ОКТАФОН-110А.IP
  • Передача и сохранение данных на удаленном сервере monit.octava.info

Средства обеспечения работоспособности комплекта, предоставляемые конечным пользователем самостоятельно

•    точка доступа в интернет и (или) в локальную сеть,

•    PoE-инжектор или сеть электропитания 220В AC,

•    коммутационные кабели (витая пара UTP-5e) и места их укладки,

•    технологические отверстия, штанги (штативы) для крепления шумомеров, боксы для оборудования.

Технические характеристики цифрового преобразователя ОКТАФОН-110А-DIN

Технические характеристики в качестве шумомера в режиме ЭКОЗВУК-DIN

  • Класс 1 по ГОСТ 17187-2010 (МЭК 61672-1)
  • Частотные характеристики А, AU, C, Z
  • Временные характеристики: S, F, I, Пик, Leq, LE
  • Диапазон измерений уровней звука (для микрофона 50 мВ/Па, 18 пФ): 39 - 139 дБА

Технические характеристики в качестве анализатора спектра в режиме ЭКОЗВУК-DIN

  • Октавные фильтры 31,5 Гц ... 16000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260)
  • Третьоктавные фильтры: 25 Гц ... 25000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260)
  • Линейный диапазон: не менее 100 дБ

Технические характеристики в качестве узкополосного анализатора в режиме Микровольтметр-DIN

  • Ширина селективной полосы BW (по уровню -3 дБ): выбирается вручную из набора: 1;  1,5;  2,2;  3,3;  4,7;  6,8;  10;  15;  22;  33;  47;  68;  100 Гц
  • Одновременно измеряются значения в 5 соседних полосах, центральные частоты которых отличаются на величину 2·BW Гц
  • Автоматическая подстройка центральной частоты фильтра: в пределах ±BW/2 Гц
  • Пределы погрешности определения среднеквадратичного значения: не более 1,5% (в диапазоне 50 Гц – 45000 Гц); в диапазоне 30 Гц – 50 Гц -  не более 5%

Параметры БПФ

  • Количество точек в окне анализа: 1024
  • Объем выборки (в зависимости от диапазона анализа): от 375 до 96000
  • Количество усреднений (в зависимости от диапазона анализа): от 1 до 256
  • Количество линий БПФ, выводимых на индикатор: 200
  • Величина перекрытия окон БПФ: 87%
  • Диапазон ZOOM: от 4 до 32
  • Усреднение: линейное, линейное с накоплением
  • Временное окно: модифицированное Flap-Top (ISO 18431)

Габаритные размеры: 140 х 16 х 16 мм

Интерфейс: DIN
