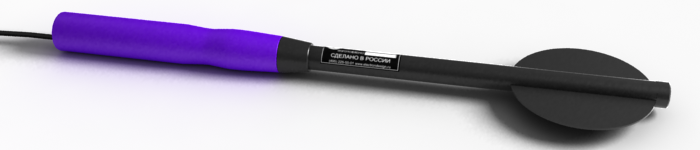

П3-80-ЕН500. Цифровой измерительный преобразователь

Измеритель переменных электрических и магнитных полей

Преобразователь П3-80-ЕН500 измеряет среднеквадратичные значения напряженности переменного электрического и магнитного поля в различных нормируемых полосах частот, в том числе в полосах промчастоты 50 Гц и ее гармоник, в полосах 5-2000 Гц, 10-30 кГц, 2-4000 кГц, 30-300 Гц, 300-3000 Гц, 3-30 кГц, 30-300 кГц.

Измеренные значения передаются в цифровом виде на выход преобразователей и могут быть представлены на экране индикаторных блоков семейства ЭКОФИЗИКА и ЭКОТЕРМИНАЛ. С помощью адаптеров телеметрии ЭКО-DIN-DOUT и ЭКО-DINx2 результаты измерений цифровых преобразователей могут быть переданы в компьютер.

При укомплектовании индикаторным блоком ЭКОФИЗИКА-D (входит в состав приборов ЭКОФИЗИКА, ЭКОФИЗИКА-110А, ЭКОФИЗИКА-110В, ЭКОТЕРМИНАЛ), цифровой преобразователь П3-80-ЕН500 превращается в в один из вариантов исполнения прибора П3-80.

Технические характеристики цифрового измерительного преобразователя П3‑80‑ЕН500

Пределы допускаемой относительной погрешности измерения напряженности электрического и магнитного поля на опорных частотах

Режим индикации Режим фильтрации Опорная частота Напряженность ЭП Погрешность Напряженность МП Погрешность
П3-80-Е400
П3-80-Н400		 50 Гц узкая полоса 50 Гц 420 мВ/м - 100,0 кВ/м ± 15% 50 мА/м - 1,8 кА/м ± 15%
РЕЖ:50 Гц 75 Гц 2,0 В/м - 1,5 кВ/м ± 15%

200 мА/м - 100 А/м

100 мА/м - 100 А/м

± 10%
± 15%
5-2000 Гц 50 Гц не нормируется

0,3-1,0 А/м
1 А/м - 1,8кА/м

± 20%
± 15%
5-2000 Гц 75 Гц 2,0 В/м - 1,5 кВ/м ± 15%

500 мА/м - 100 А/м

200 мА/м - 100 А/м

 ± 10%
± 15%
10-30 кГц 20 кГц 100 мВ/м - 0,5 кВ/м ± 10% 5 мА/м - 100 А/м ± 10%
2-400 кГц 20 кГц 100 мВ/м - 20 В/м ± 15% 10,0 мА/м - 20 А/м ± 10%
П3-80-Е300
П3-80-Н300		 50 Гц узкая полоса 50 Гц 420 мВ/м - 100,0 кВ/м ± 15% 50 мА/м - 1,8 кА/м ± 15%
30-300 Гц 50 Гц 1 В/м - 100,0 кВ/м ± 15%

0,3-1,0 А/м
1 А/м – 1,8 кА/м

± 20%
± 15%
300-3000 Гц 500 Гц 2,0 В/м - 1,5 кВ/м ± 10% 100 мА/м - 100 А/м ± 15%
3-30 кГц 10 кГц 100 мВ/м - 0,5 В/м ± 10% 5 мА/м - 100 А/м ± 15%
30-300кГц 100 кГц 200 мВ/м - 20 В/м ± 10% 5,0 мА/м - 20 А/м ± 15%

Габаритные размеры: длина: 500 мм; диаметр чувствительного элемента: 110 мм

Масса: не более 250 г

Интерфейс: DIN

Методика измерения напряженности переменных электрических и магнитных полей измерителем П3-80 (П3-80-ЕН500)

Методика измерений включена в руководство по эксплуатации измерителя П3-80: ПКДУ.411100.001РЭ.

Правила проведения измерений соответствуют действующим документам на методы измерения электрических и магнитных полей. Измерительная процедура по настоящей методике эквивалентна прямому измерению напряженности электрического или магнитного поля прибором ненаправленного приема с допустимой относительной погрешностью 20% (заключение метрологической экспертизы от 24.08.2016).

Диапазоны измерений по данной методике:

Режим фильтрации Напряженность электрического поля Напряженность магнитного поля
50 Гц (или любая другая узкая полоса из ряда 25 Гц...675Гц) 420 мВ/м ... 100 кВ/м 50 мА/м ... 1,8 кА/м
5-2000 Гц Реж50 2,0 В/м ... 1,5 кВ/м 100 мА/м ... 100 А/м
5-2000 Гц 2,0 В/м ... 1,5 кВ/м 200 мА/м ... 100 А/м
10-30 кГц 100 мВ/м ... 500 В/м (1500 В/м в симметр. поле) 5 мА/м ... 100 /м
2-400 кГц 100 мВ/м ... 20 В/м 10 мА/м ... 20 А,м
30-300 Гц 1 В/м ... 100 кВ/м 300 мА/м ... 1,8 кА/м
300-3000 Гц 2 В/м ... 1,5 кВ/м 100 мА/м ... 100 А/м
3-30 кГц 100 мВ/м ... 500 В/м (1500 В/м в симметричном поле) 5 мА,м ... 100 А/м
30 Гц ... 300 кГц 200 мВ/м ... 20 В/м 5 мА/м ... 20 А/м



Относительная расширенная неопределенность прямого однократного измерения при доверительной вероятности 95%

Режим фильтрации Расширенная неопределенность НЭ Расширенная неопределенность НМП
50 Гц (или любая другая узкая полоса из ряда 25 Гц...675Гц) 23% 23%
5-2000 Гц Реж 23%
  • 23% при H<0,2 А/м
  • 20% при Н>=0,2 А/м
5-2000 Гц 23%
  • 27% при H<1 А/м
  • 20% при Н>=1 А/м
10-30 кГц 20% 20%
2-400 кГц 23% 20%
30-300 Гц 23%
  • 27% при H<1 А/м
  • 20% при Н>=1 А/м
300-3000 Гц, 3-30 кГц, 30 - 300 кГц 20% 23%

П3-80/ Комплект 1

Комплект позволяет измерять напряженность магнитного и электрического поля промышленной частоты (50 Гц), её гармоник и субгармоник, в полосах частот 5-2000 Гц, 2-400 кГц, 10-30 кГц, а так же в полосе частот 5-2000 Гц с режекцией полосы 45-55 Гц.

Методика выполнения прямых однократных измерений включена в руководство по эксплуатации преобразовтаеля П3-80-EH500.



Состав комплекта

  • Индикаторный блок Экотерминал (Экофизика-D)
  • цифровой антенный преобразователь П3-80-EH500
  • зарядное устройство, два комплекта аккумуляторов, сумка, руководство по эксплуатации, паспорт, свидетельство о поверке
Экотерминал
П3-80-ЕН500. Цифровой измерительный преобразователь

П3-80 / Комплект 2

Комплект предназначен для измерения напряжённости переменных электрических и магнитных полей в диапазоне 5 - 400000 Гц, напряжённости постоянных электрических полей.

Состав комплекта:

  • индикаторный блок ЭКОТЕРМИНАЛ (Экофизика-D),
  • цифровой антенный преобразователь П3-80-ЕН500 (выдает цифровые значения напряженности электрического и магнитного поля для промышленной частоты (50 Гц), ее гармоник и субгармоник, в полосах 5-2000 Гц, 2-400 кГц, 10-30 кГц, а также 5-2000 Гц с режекцией полосы 45-55 Гц и др.),
  • цифровой измерительный преобразователь электростатического поля П3-80-Е,
  • зарядное устройство с двумя комплектами аккумуляторов, сумка, руководство по эксплуатации, паспорт, свидетельства о поверке
П3-80. Измеритель электрических и магнитных полей

П3-80-ПАБЛИК

Комплект П3-80-ПАБЛИК состоит из цифровых измерителей DIN и позволяет измерять напряжённость переменных электрических и магнитных полей 5 - 400 000 Гц, напряжённость постоянных электрических полей.

Внимание! В комплект не входит индикаторный блок.

В комплекте:
- цифровой антенный преобразователь П3-80-ЕН500 (выдает цифровые значения напряженности электрического и магнитного поля для промышленной частоты (50 Гц), ее гармоник и субгармоник, в полосах 5-2000 Гц, 2-400 кГц, 10-30 кГц, а также 5-2000 Гц с режекцией полосы 45-55 Гц и др.),
- цифровой измерительный преобразователь электростатического поля П3-80-Е,
- руководство по эксплуатации, паспорт, свидетельства о поверке.
