МультиЭкоФон. Комплект для измерения акустических характеристик звукопоглощающих материалов

Измерение коэффициента звукопоглощения, коэффициента отражения

Комплект МультиЭкоФон предназначен для определения акустических характеристик звукопоглощающих материалов с помощью метода многоточечного анализа распределения звукового давления в импедансной трубе (SPDA).

*SPDA – Sound Pressure Distribution Analysis



Состав комплекта:

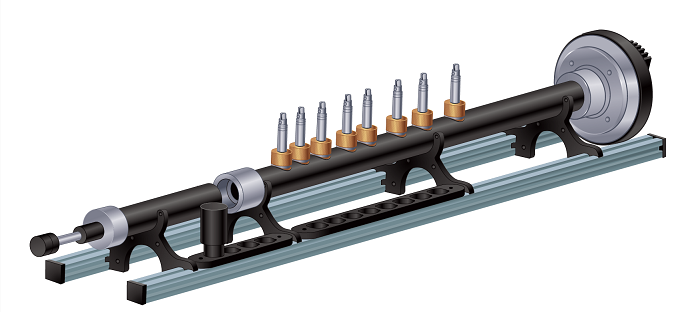

- Импедансная труба со встроенным динамиком и гнездами для микрофонных держателей

- Усилитель мощности OED PA120

- От 3 до 8 наборов микрофонов в составе: преполяризованный ¼-дюймовых микрофонный капсюль, предусилитель Р200(К)-ИТ, адаптер микрофона для герметичного монтажа в гнездо

- Система сбора данных на базе восьмиканального измерителя µФизика-500 со встроенным генератором (модификация 8MIC-1GEN)

- ПО управления измерениями и обработки результатов по методу SPDA



Технические характеристики

- Внутренний диаметр трубы: 30 мм

- Длина исследуемого образца до 200 мм

- Количество микрофонов: от 3 до 8 шт.; 6 шт. в стандартной поставке

- Рабочий диапазон частот: 100 Гц – 6500 Гц



Функциональные возможности
  • • Определение действительной и мнимой части отношения комплексных амплитуд падающей и отраженной звуковых волн в заданном сечении
  • • Определение действительной и мнимой части коэффициента отражения
  • • Определение коэффициента звукопоглощения
  • Определение удельного акустического импеданса
  • Измерение авто- и взаимных спектров для решения частных прикладных задач
  • Синхронная запись временных реализаций сигналов микрофона
  • Когерентные режимы работы с сигналами генератора «белый шум» и «тон»
Особенности
  • Метод многоточечного анализа распределения звукового давления (SPDA) позволяет выполнять измерения акустических характеристик материалов без выполнения процедуры точной калибровки акустоэлектрических микрофонных трактов
  • Самокалибровка импедансной трубы, автоматическое определение значения скорости звука и коэффициента затухания в трубе, возможность применения поправки на их частотные зависимости
  • Режим генерации тональных сигналов, обеспечивающий заданное звуковое давление на поверхности образца или заданное значение интенсивности падающей волны
