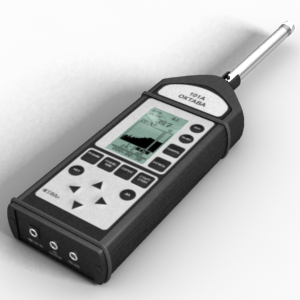

ОКТАВА-101А

Шумомер-анализатор спектра

Снят с производства, замена - Октава-111 или Экофизика-110А

Начало выпуска: 2001. Производство прекращено в 2005 году. (С 2005 г. замещён прибором ОКТАВА-101АМ, с 2006 г. – ОКТАВА-110А).

ОКТАВА-101А предназначен для полевых и лабораторных профессиональных измерений звука и инфразвука, главным образом, при санитарно-эпидемиологических исследованиях, охране труда и подтверждении соответствия.

ОКТАВА-101А – цифровой интегрирующий шумомер 1 класса (ГОСТ 17187-81, МЭК 61772-1) и анализатор спектра (1/1- и 1/3-октавные фильтры, класс 1 по ГОСТ 17168-82 и МЭК 61260).

ОКТАВА-101А имеет единственный режим измерения. Измерения всех параметров звукового давления как в слышимом, так и в инфразвуковом диапазонах проводятся одновременно.

Подключаемые первичные преобразователи

Типовые ½, ¼- и 1-дюймовые конденсаторные микрофоны с внешней поляризацией 200В или преполяризованные. В качестве микрофонного предусилителя используется модель КММ-400 (для присоединения ¼-дюймовых и дюймовых микрофонов требуется соответствующий адаптер). Штатные микрофоны: ВМК-205, МК221, МР-201.

Программное обеспечение

101_UTIL – работа с файлами данных и телеметрией (базовые функции преобразования файлов измерений в текстовый формат активируются бесплатно).



Эргономические особенности
  • Акустический конус (обеспечивает соответствие требованиям ГОСТ 17187-81 при прямом подключении микрофона к индикаторному блоку)
  • Встроенный аккумулятор (замена аккумулятора только в заводских условиях)
Сервисные функции
  • Энергонезависимая память: около 250 замеров; запись в память только в ручном режиме
  • Мультиязычность (возможность выбора языка меню)
  • Однозадачность: единственный режим измерения
  • Выходы: цифровой (RS-232) и аналоговый

Технические характеристики прибора ОКТАВА-101А

Технические характеристики в качестве шумомера

  • Удовлетворяемые стандарты и класс точности: Шумомер интегрирующий 1 класса по ГОСТ 17187-81, МЭК 61672-1
  • Микрофон: ВМК-205, МК-265
  • Диапазон измерений: 22-145 дБА, 22-145 дБ (в октавах) при микрофоне 50 мВ/Па
  • Линейные рабочие диапазоны: 22-100 дБА, 35-115 дБА, 50-130 дБА, 65-145 дБА
  • Уровень собственных шумов: <17 дБА
  • Уровень собственных шумов с электрическим эквивалентом микрофона (18 пФ) при закороченном входе: <12 дБА
  • Частотные характеристики шумомера: А, С, Лин
  • Поляризующее напряжение: 0В, 28В, 200В

Технические характеристики в качестве анализатора спектра

  • Характеристики октавных фильтров: 2 – 8000 Гц, класс 1 по МЭК 61260; 16000 Гц - для оценочных замеров
  • Характеристики 1/3-октавных фильтров: 1,6 – 16000 Гц, класс 1 по МЭК 61260; 20000 Гц - для оценочных замеров
  • Диапазон входных напряжений анализатора: 20-145 дБ отн. 1 мкВ

Другие функции ОКТАВА-101А

  • Одновременно измеряемые параметры: Уровни звука: А, С, Лин, (F, S, I, Пик, Leq)
  • УЗД: 1/3-октавы 1,6 – 20000 Гц, 1/1-октавы: 2-16000 Гц (F, S, Leq)
  • Встроенная память: 500 кб (255 замеров)
  • Виды записи в память: вручную
  • Питание: встроенная аккумуляторная батерея
  • Индикатор: ЖК, монохромный; 2 окна представления результатов
  • Аналоговый вход: 5-штырьковый разъем Switchcraft для прямого подключения микрофонных предусилителей (поляризация 0/28/200В)

Интерфейс

  • Передача данных: RS-232T

Габаритные размеры

  • Без предусилителя: 234 мм х 86 мм х 36 мм
  • С предусилителем: 354 мм х 86 мм х 36 мм

Масса: <0,6 кг
