ОКТАФОН-110М. Комплект для мониторинга шума

Решение для контроля шумового загрязнения в населенных пунктах

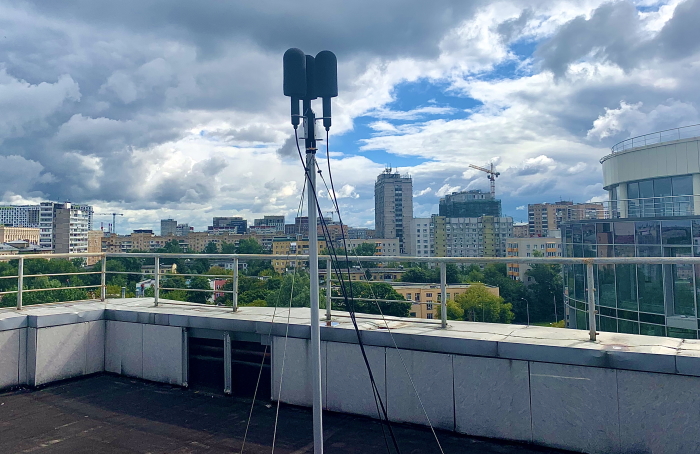

Комплект ОКТАФОН-110М предназначен для создания пунктов контроля шума, обеспечивающих непрерывные долговременные измерения уровней звука и звукового давления, а также передачу данных через интернет на удаленный сервер мониторинга.

Состав комплекта

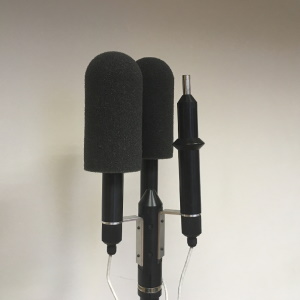

ОКТАФОН-110А-DIN (3 шт.)

Цифровой шумомер ОКТАФОН-110А-DIN выполнен в корпусе обычного микрофона и обеспечивает измерение уровней звука и уровней звукового давления в октавных и третьоктавных полосах частот по первому классу  ГОСТ 17187-2010 (МЭК 61672) и ГОСТ Р 8.714-2010 (МЭК 61260).

Количество преобразователей ОКТАФОН-110А-DIN в пункте контроля шума (от 1 до 3) выбирают в зависимости от условий применения и требований надежности. Для наружного мониторинга в течение более 24 ч оптимальным считается одновременное использование трёх преобразователей.

EPS-ETH-04 (3 шт.)

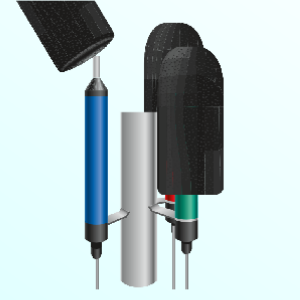

Защитное устройство EPS-ETH-04 со встроенным транслятором интерфейса предназначено для защиты цифрового преобразователя (шумомера) ОКТАФОН-110А-DIN от воздействия неблагоприятных внешних условий, для подачи питания на цифровой преобразователь по линии Ethernet от внешнего PoE-инжектора, а также для преобразования интерфейса DIN в интерфейс локальной компьютерной сети Ethernet.

Количество устройств EPS-ETH-04 должно соответствовать количеству преобразователей ОКТАФОН-110А-DIN в пункте контроля шума.

Коммутационное устройство POW-ETH-05 (1 шт.)

Коммутационное устройство предназначено для подачи питания на цифровые преобразователи ОКТАФОН-110А-DIN (от 1 до 4 одновременно) по линии Ethernet, а также для коммутации этих цифровых преобразователей с сетью интернет либо с внешним компьютером.

Программное обеспечение EcoNetUtil

Программное обеспечение EcoNetUtil используется для настройки трансляторов интерфейса ETH-DIN, которые встроены в защитный корпус EPS-ETH-04. Программное обеспечение устанавливается на внешнем или на индустриальном компьютере, который подключается к компонентам пункта контроля шума через коммутатор Ethernet устройства POW-ETH-05.

Удаленный сервер результатов измерений

Удаленный сервер monit.octava.info позволяет хранить результаты измерений, передаваемые через интернет, и предоставлять зарегистрированным абонентам доступ к этим данным.

Индикаторный блок Экотерминал

Индикаторный блок Экотерминал используется для автономной работы цифрового преобразователя ОКТАФОН-110А-DIN. Это позволяет использовать  ОКТАФОН-110А-DIN как портативный шумомера-анализатор спектра. Также Экотерминал используется для проверки калибровки и работоспособности шумомеров в рамках текущей эксплуатации пункта мониторинга шума или при поверке ОКТАФОН-110А-DIN.

Индустриальный компьютер (опция)

Индустриальный компьютер коммутируется с цифровыми преобразователями ОКТАФОН-110A-DIN через коммутатор Ethernet устройства POW-ETH-05 и обеспечивает автономную работу пункта контроля шума при отсутствии доступа в интернет.

Средства обеспечения работоспособности комплекта, предоставляемые конечным пользователем самостоятельно:

•                точка доступа в интернет и (или) в локальную сеть,

•                сеть электропитания 220В AC,

•                коммутационные кабели (витая пара UTP-5e) и места их укладки,

•                технологические отверстия, штанги (штативы) для крепления шумомеров, боксы для оборудования.

Технические характеристики цифрового преобразователя ОКТАФОН-110А-DIN

Технические характеристики в качестве шумомера в режиме ЭКОЗВУК-DIN

  • Класс 1 по ГОСТ 17187-2010 (МЭК 61672-1)
  • Частотные характеристики А, AU, C, Z
  • Временные характеристики: S, F, I, Пик, Leq, LE
  • Диапазон измерений уровней звука (для микрофона 50 мВ/Па, 18 пФ): 39 - 139 дБА

Технические характеристики в качестве анализатора спектра в режиме ЭКОЗВУК-DIN

  • Октавные фильтры 31,5 Гц ... 16000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260)
  • Третьоктавные фильтры: 25 Гц ... 25000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260)
  • Линейный диапазон: не менее 100 дБ

Технические характеристики в качестве узкополосного анализатора в режиме Микровольтметр-DIN

  • Ширина селективной полосы BW (по уровню -3 дБ): выбирается вручную из набора: 1;  1,5;  2,2;  3,3;  4,7;  6,8;  10;  15;  22;  33;  47;  68;  100 Гц
  • Одновременно измеряются значения в 5 соседних полосах, центральные частоты которых отличаются на величину 2·BW Гц
  • Автоматическая подстройка центральной частоты фильтра: в пределах ±BW/2 Гц
  • Пределы погрешности определения среднеквадратичного значения: не более 1,5% (в диапазоне 50 Гц – 45000 Гц); в диапазоне 30 Гц – 50 Гц -  не более 5%

Параметры БПФ

  • Количество точек в окне анализа: 1024
  • Объем выборки (в зависимости от диапазона анализа): от 375 до 96000
  • Количество усреднений (в зависимости от диапазона анализа): от 1 до 256
  • Количество линий БПФ, выводимых на индикатор: 200
  • Величина перекрытия окон БПФ: 87%
  • Диапазон ZOOM: от 4 до 32
  • Усреднение: линейное, линейное с накоплением
  • Временное окно: модифицированное Flap-Top (ISO 18431)

Габаритные размеры: 140 х 16 х 16 мм

Интерфейс: DIN
