Четыре способа работы с Экофизикой-500

В этой статье рассмотрены четыре способа проведения измерений и испытаний с использованием многоканальной измерительной системы Экофизика-500:

1) «Режим оператора»: оператор проводит измерения в реальном времени используя персональный компьютер как средство управления системой, а также для отображения и сохранения результатов.

2) «Режим автоматизированного стенда»: Экофизика-500 работает под управлением внешних устройств и выполняет функции не только измерительного модуля, но и специального узла, который передает управляющие команды и сигналы на другие элементы стенда в зависимости от получаемых им самих управляющих сигналов и команд.

3) «Режим полевого измерения»: Экофизика-500 размещается в герметичном кейсе вместе с менеджером питания и выполняет измерения без соединения с компьютерами; в комплект также входят кабельный выносной включатель и выносной световой индикатор, которые позволяют инициировать и останавливать программу измерений, а также понимать состояние её выполнения. Результаты измерений сохраняются в энергонезависимой памяти измерительного блока Экофизика-500.

4) «Режим автономного регистратора»: измерительный блок «Экофизика-500» интегрируется в бортовую систему питания испытываемого объекта (или работает от собственного автономного источника) и в автоматическом режиме осуществляет измерение и регистрацию данных в соответствии с заранее заданной программой измерения.

Экофизика-500. Режим оператора

Под режимом оператора мы понимаем классическое прямое многоканальное измерение под управлением соответствующего специалиста. Такие измерения возможны как в лабораторных, так и в полевых условиях.

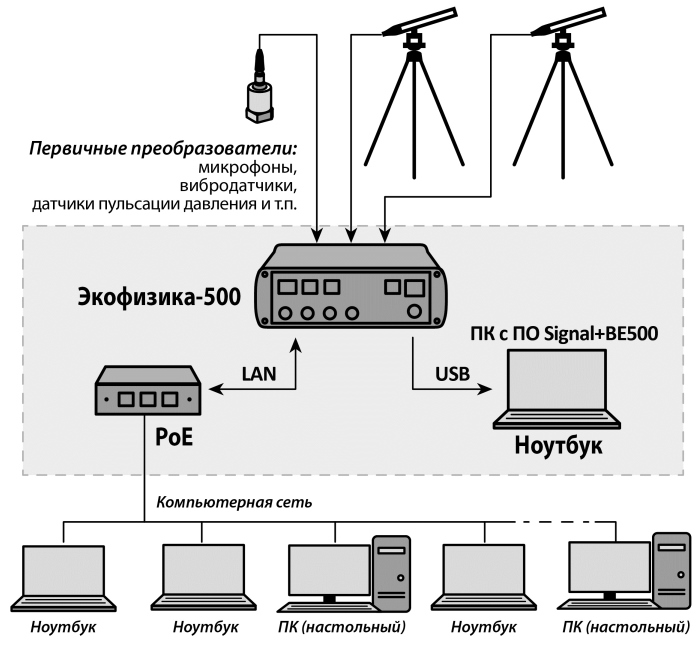

Измерительный блок Экофизика-500 располагается недалеко от контрольных точек на расстоянии, которое определяется длиной кабелей первичных преобразователей (микрофонов, вибродатчиков и др.). Для управления измерениями и отображения данных применяют компьютер, например, ноутбук с программным обеспечением Signal+ВЕ500 . Подключение к компьютеру может осуществляться через Ethernet (порт LAN) с использованием PoE-инжектора; такой способ подключение обеспечивает также электропитание измерительного блока.

При измерениях в лабораторных условиях Ethernet-подключение может осуществляться к локальной компьютерной сети предприятия; таким образом, компьютер, управляющий измерениями, может находиться в любом помещении, где есть подключение к локальной сети.

В некоторых случаях может быть удобным вариант подключения измерительного блока Экофизика-500 через порт USB. Этот способ подключение более прост, но требует обеспечения отдельного электропитания измерительного блока (например, от внешнего аккумулятора).

Оператор может с помощью программного обеспечения Signal+ВЕ500, установленного на компьютере, настраивать измерительные каналы, получать на экране графики волновых форм сигналов по выбранным каналам, их узкополосные и 1/n-октавные спектры, выполнять другие измерения. Результаты измерений могут сохраняться как на компьютер, так и в энергонезависимую память измерительного блока Экофизика-500.

Экофизика-500. Режим автоматизированного стенда

Экофизика-500 может одновременно с функциями многоканального измерителя выполнять роль узла управления в составе сложного испытательного стенда.

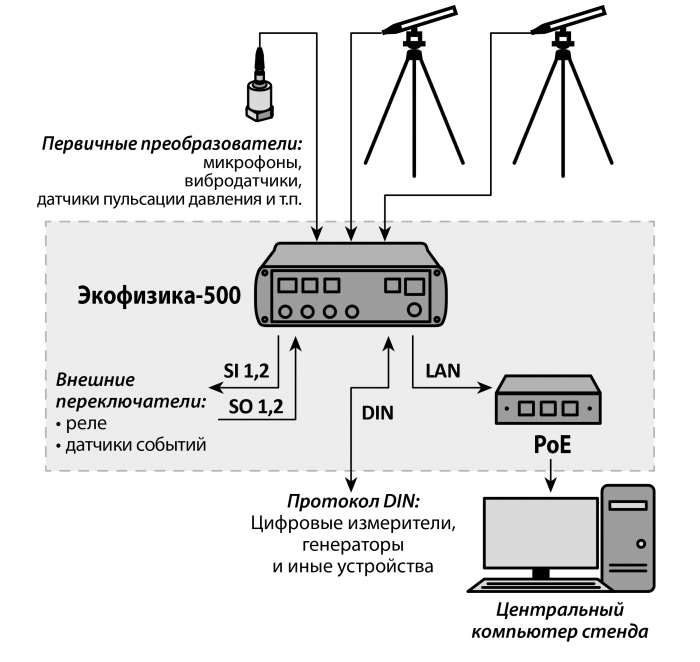

На задней торцевой панели измерительного блока предусмотрено размещение до двух опционных гальванически развязанных пар входов и выходов дискретных (логических) сигналов постоянного напряжения для подсоединения переключателей, реле, датчиков событий и т.д. На этой же панели расположен порт цифрового интерфейса DIN, к которому можно подключать цифровые преобразователи, усилители, генераторы и иные устройства, поддерживающие данный интерфейс. Это избавит от необходимости подключения всех таких устройств напрямую к центральному компьютеру стенда

Экофизика-500. Режим полевых измерений

В натурных условиях применение компьютера для управления измерениями зачастую затруднено или вообще невозможно. В таких случаях удобен режим полевых измерений.

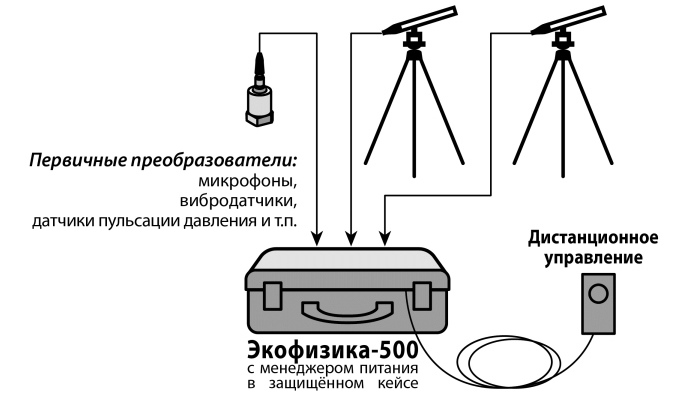

Измерительный блок заранее настраивают на определенную программу измерений и размещают в герметичном ударозащищенном кейсе с менеджером электропитания. Подключение датчиков и устройства управления осуществляются через гермовводы.

Оператор может в нужный момент запускать измерения с помощью простого устройства управления, которое представляет собой кнопку запуска и световой индикатор состояния выполнения программы измерений.

Результаты измерения сохраняются в памяти измерительного блока Экофизика-500 в виде оцифрованных временных форм сигнала, спектров, наборов среднеквадратичных значений (тип данных зависит от предварительной настройки прибора).

Постобработка результатов выполняется пакетом Signal+3G

Экофизика-500. Режим автономного регистратора

Экофизика-500 может проводить длительные автономные измерения по заранее настроенной программе.

Режим автономного регистратора особенно эффективен там, где присутствие оператора невозможно, например, при измерениях в кабинах и отсеках различных транспортных средств, в помещениях затрудненного или ограниченного доступа.

Измерительный блок может быть интегрирован в бортовую сеть электропитания, запуск программы измерений осуществляется автоматически при включении питания, результаты многочасовых многоканальных измерений сохраняются в память измерительного блока для последующей обработки
