Безопасность информации. Типовые комплекты

Измерения в сфере информационной безопасности. Приборное обеспечение измерений физических факторов. Измерения шума, вибрации, напряжения



Типовые комплекты для измерений в сфере информационной безопасности

Факторы

Комплекты

Шум в диапазоне частот 100 - 11200 Гц

Базовый-110А-БИ

 Классика-БИ

Тишина-Лайт

 Тишина
Вибрация в диапазоне частот 100 - 11200 Гц


Напряжение в режиме селективного микро- и нановольтметра в диапазоне частот 31,5 – 40000 Гц

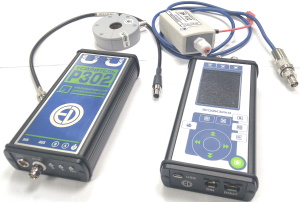

Тишина-3

Рекомендуемые дополнительные принадлежности

  • Для удобства крепления микрофона: штатив-тренога TRP001R с прищепкой-держателем или отдельно прищепка-держатель для штатива
  • Для текущего контроля точности измерений уровней звукового давления: акустический калибратор АК-1000
  • Для удовлетворения требований к массе вибродатчика (не более 2,5 г): миниатюрный вибропреобразователь 1V104HA-100 массой 2 г
  • Для необходимости измерений динамических усилий в слышимом диапазоне частот: датчик силы с усилителем заряда и комплектующими для подключения к анализатору спектра ЭКОФИЗИКА-110А
  • Для измерений напряжённости электромагнитных полей: антенны измерительные П6-70 (МП) и П6-71 (ЭП)
  • ПО для анализа записанных данных и приёма телеметрии данных в режиме реального времени Signal+RTD
  • Адаптеры телеметрии ЭКО-DIN-DOUT (RF) для передачи телеметрии данных по кабельному каналу или радио каналу

Тишина. Типовой комплект

Комплект Тишина прибора Экофизика-110А (исполнение "110А-Белая") ориентирован на лаборатории, работающие в области аттестации помещений на предмет защищённости информации от утечек по виброакустическому и иным каналам. Комплект позволяет измерять уровни звукового давления и уровни виброускорения в речевом диапазоне частот, а также уровни напряжения в режиме селективного вольтметра.

Прибор позволяет производить спектральный анализ (1/1-, 1/3-, 1/12-октавы,  БПФ) в полосе частот до 45 кГц.

Кроме виброакустических первичных преобразователей (микрофонов и акселерометров) в комплект входят малошумящий предусилитель Р302 (позволяет измерить сверхнизкие уровни напряжения) и адаптер прямого входа OCT-110-DIR. Эти принадлежности позволят использовать Экофизику-110А в качестве анализатора спектра (например, в режиме селективного микро- и нановольтметра) при подключении к ней измерительных токосъёмников, пробников напряжения и иных преобразователей: в этих случаях у нас предусмотрена услуга совместной калибровки Экофизики с преобразователями.

В комплект Тишина входит миниатюрный акселерометр 1V104HA-100 массой 2 г.

ЭКОФИЗИКА-110А  имеет интересную функцию "Диспетчер датчиков". Благодаря этой функции вы можете в одном и том же режиме измерений переключаться между настройками различных датчиков без перекалибровки прибора.

При необходимости комплект может быть дооснащён токосъёмником ТИ2-1, пробником напряжения ПН-102 (с поверкой и совместной калибровкой с Экофизикой-110А, штативами для установки микрофонов, специальным ПО для работой с телеметрией данных и файлами записи, интерфейсными адаптерами телеметрии (как кабельными, так и беспроводными) и иными принадлежностями.

Параметры измерения напряжения в режиме "Микровольтметр MIC" (селективный микровольтметр):

  1.  Диапазон частот: 2 - 45000 Гц
  2.  Верхняя граница диапазона измерений:
    •  Без  усилителя в тракте (подача сигнала на вход через OCT-110-DIR): 10 В СКЗ
    •  С малошумящим усилителем в тракте: 0.5 В СКЗ.
  3.  Нижняя  граница диапазона измерений с шириной  полосы  пропускания измерительного фильтра 1 Гц:
    1. Без  усилителя в тракте (подача сигнала на вход через OCT-110-DIR):
      •  На частоте 125 Гц -  100 нВ
      •  На частоте 1000 Гц - 100 нВ
      •  На частоте 8000 Гц - 100 нВ
    2.  С малошумящим усилителем в тракте:
      •  На частоте 125 Гц - 20 нВ
      •  На частоте 1000 Гц - 20 нВ
      •  На частоте 8000 Гц - 4 нВ
  4. Ширина  полосы  пропускания полосового фильтра: переключаемая; выбирается  из  набора  1.0 Гц, 1.5 Гц, 2.2 Гц, 3.3 Гц, 4.7 Гц, 6.8 Гц,  10  Гц, 15 Гц, 22 Гц, 33 Гц, 47 Гц, 68 Гц, 100 Гц
  5. Пределы погрешности определения среднеквадратичного значения в диапазоне 10 Гц – 45 кГц: не более +/-0,2 дБ.
  6. Спектральная  плотность  собственных шумов измерителя  Экофизика-110А в диапазоне  частот 100 - 11200 Гц: не более 20 нВ/√Гц

В комплект входят:

  • одноканальный измерительно-индикаторный блок Экофизика-110А,
  • набор измерительно-программных модулей "Санитарная акустика ЭФБ-110А" (включает в себя режим ЭкоЗвук),
  • набор измерительно-программных модулей "Инженерная акустика ЭФБ-110А" (включает в себя режимы 1/3-октавного анализатора и Селективного микровольтметра),
  • микрофонный предусилитель Р200,
  • микрофонный капсюль номинальной чувствительностью 50 мВ/Па с неравномерностью АЧХ не более 1,0 дБ в диапазоне частот 100 - 11200 Гц,
  • однокомпонентный вибропреобразователь 1V104HA-100 номинальной чувствительностью 10 мВ/(м/с2), неравномерностью АЧХ не более 10% в диапазоне частот 100 - 11200 Гц, с адаптером 110A-IEPE,
  • удлинительный шлейфовый микрофонный кабель КШМ-5 длиной 5 м,
  • малошумящий усилитель Р302,
  • адаптер прямого входа OCT-110-DIR,
  • сумка, два комплекта аккумуляторов с зарядным устройством,
  • руководство по эксплуатации, паспорт,
  • первичная поверка.
Малошумящий усилитель Р302
Интерфейсные адаптеры телеметрии
PDF icon Паспорт комплекта "Тишина"
PDF icon Инфолисток с описанием комплекта "Тишина"

Тишина-Лайт. Типовой комплект

Комплект Тишина-Лайт прибора Экофизика-110А (исполнение "110А-Белая") ориентирован на лаборатории, работающие в области аттестации помещений на предмет защищённости информации от утечек по виброакустическому каналу. Комплект позволяет измерять уровни звукового давления и уровни виброускорения в речевом диапазоне частот.

Для размещения микрофона в труднодоступных местах в комплект включен удлинительный шлейфовый микрофонный кабель КШМ-5, который не препятствует закрытию дверей и окон.

Для удобства измерения вибрации в слышимом диапазоне частот предусмотрена специальная дополнительная калибровка режима "ЭкоЗвук" для вибропреобразователя.

При необходимости комплект может быть дооснащён до комплекта "Тишина" или по возможности другим дополнительным оборудованием по запросу.





Состав комплекта:

  • измерительно-индикаторный блок Экофизика-110А в исполнении "110А-Белая",
  • набор измерительных программ "Санитарная акустика ЭФБ-110А" (включает режим ЭкоЗвук),
  • микрофонный предусилитель Р200,
  • микрофонный капсюль номинальной чувствительностью 50 мВ/Па с неравномерностью АЧХ не более 1,0 дБ в диапазоне частот 100 - 11200 Гц,
  • однокомпонентный вибропреобразователь 1V104HA-100 номинальной чувствительностью 10 мВ/(м/с2), неравномерностью АЧХ не более 10% в полосе частот 100 - 11200 Гц, массой 2 г,
  • адаптер 110A-IEPE,
  • удлинительный шлейфовый микрофонный кабель КШМ-5 длиной 5 м,
  • сумка, два комплекта аккумуляторов с зарядным устройством,
  • руководство по эксплуатации, паспорт,
  • первичная поверка.
Измерение вибрации в речевом диапазоне частот
PDF icon Паспорт комплекта Тишина-Лайт

Тишина-HF. Типовой комплект

Комплект Тишина-HF прибора Экофизика-110А (исполнение "HF-L") аналогичен комплекту Тишина, но собран на базе 4- канального прибора. Комплект позволяет измерять уровни звукового давления и напряжения по 1 каналу и уровни виброускорения одновременно по 3 каналам.

В режиме 1/3-октавного анализатора прибор позволяет измерять уровни звукового давления и виброускорения в октавных (8 - 8000 Гц) и 1/3-октавных (6,3 - 12500 Гц) полосах частот суммарно по 4 каналам.

В режиме селективного микро- и нановольтметра прибор позволяет измерять уровни напряжения в диапазоне частот 2 - 45000 Гц.

К прибору можно подключить одновременно до 4 вибропреобразователей и измерять уровни виброускорения одновременно в нескольких точках.

Количество и типы вибропреобразователей могут быть разными по запросу заказчика.

Комплект можно собрать и на базе высокочастотного анализатора Экофизика-110А в исполнении HF с возможностью анализа сигналов в частотном диапазоне до 500 кГц.

При необходимости комплект может быть дооснащён антеннами П6-70 и П6-71 для измерений уровней напряжённости электрического и магнитного полей, токосъёмником, пробником напряжения а также иными преобразователями, совместимыми с анализатором Экофизика-110А.

Состав комплекта:

  • измерительно-индикаторный блок Экофизика-110А в исполнении "HF-L",
  • набор измерительных программ "Санитарная виброакустика ЭФБ-HF-L" (включает режим ЭкоЗвук),
  • набор измерительно-программных модулей "Инженерная виброакустика ЭФБ-HF-L" (включает в себя режимы 1/3-октавного анализатора и Селективного микровольтметра),
  • микрофонный предусилитель,
  • микрофонный капсюль номинальной чувствительностью 50 мВ/Па с неравномерностью АЧХ не более 1,0 дБ в диапазоне частот 100 - 11200 Гц,
  • 3 однокомпонентных вибропреобразователя номинальной чувствительностью 10 мВ/(м/с2), неравномерностью АЧХ не более 10% в диапазоне частот 100 - 11200 Гц,
  • удлинительный шлейфовый микрофонный кабель КШМ-5 длиной 5 м,
  • малошумящий усилитель Р302,
  • адаптер прямого входа OCT-110-DIR,
  • сумка, два комплекта аккумуляторов с зарядным устройством, USB кабель
  • руководство по эксплуатации, паспорт с записью о первичной поверке

Классика-БИ. Типовой комплект

Комплект Классика-БИ  прибора Октава-111 - это экономичное решение для лицензиатов ФСТЭК или соискателей, занимающихся акустическими измерениями в сфере информационной безопасности.

Прибор предназначен для измерений уровня звука и звукового давления в слышимом диапазоне частот.

Комплект Классика-БИ включает в себя:

  • измерительно-индикаторный блок Октава-111,
  • микрофон ВМК-205 или МК-265 номинальной чувствительностью 50 мВ/Па и неравномерностью АЧХ не более 1 дБ в диапазоне 100 - 11200 Гц с предусилителем Р200,
  • удлинительный микрофонный кабель,
  • сумку, зарядное устройство, два комплекта аккумуляторов, интерфейсный USB кабель,
  • руководство по эксплуатации, паспорт с отметкой о поверке.

Комплект может быть дооснащён дополнительным оборудованием.

  • штатив-тренога с прищепкой-держателем для микрофона
  • ветрозащита

Миниатюрный вибропреобразователь 1V104HA-100

Вибропреобразователь со встроенной ICP электроникой 1V104HA-100 в составе шумомера-виброметра, анализатора спектра предназначен для измерений уровней виброускорения, в том числе в речевом диапазоне частот на лёгких конструкциях (например, ламелях жалюзи).

Технические характеристики вибродатчика.

  • чувствительность: 10 мВ/(мс-2)
  • неравномерность АЧХ: не более 10% в полосе частот 100 - 11200 Гц
  • масса 2 г (без кабеля)

Поверяется в составе шумомера-виброметра, анализатора спектра Экофизика-110А.

Датчик силы

Датчики динамической силы серии 4С при подключении к анализатору спектра через усилитель заряда предназначен для измерения динамических усилий, действующих на различные конструкции и оборудование.

Основные технические характеристики датчика 4С101НВ-5

  • диапазон измерения силы: -1000 ... +5000 Н
  • коэффициент преобразования (чувствительность): 4 пКл/Н
  • неравномерность АЧХ: не более 10% в диапазоне частот 100 - 11200 Гц

Датчики силы серии 4С внесены в ГРСИ (№ 91356-24)

Поставляется с первичной поверкой (по запросу), в комплекте с формирователем сигнала (усилителем заряда) А122-50.

При помощи А122-50 подключается к ICP каналу (напрямую или через адаптер) анализатора спектра Экофизика-110А и калибруется с прибором.

Р302. Усилитель малошумящий

Малошумящий усилитель Р302 предназначен для согласования слабых сигналов, подаваемых на вход анализаторов спектра, вольтметров и т.д.

Питание устройства осуществляется от четырех элементов типа АА либо от внешнего источника постоянного тока 5VDC.

Для подключения к сети переменного тока (220 VAC) следует использовать поставляемый по отдельному заказу сетевой адаптер и кабель USB/Switchcraft 6-pin.

Усилитель имеет два канала (A и B), которые независимы друг от друга и могут задействованы одновременно или по отдельности.

Тестовый канал AUX предназначен для проверки работоспособности канала усиления путем подачи на соответствующий вход слабого гармонического электрического сигнала (частота тестового сигнала 80±1 Гц, напряжение от 0,1 до 0,5 Вскз)

Технические характеристики усилителя Р302

Количество входных каналов

2 (разъемы BNC)

Усиление (на опорной частоте 1000 Гц) Кус, дБ



Канал



A

26,0

B

25,9

Максимальное напряжение (каналы A и B)



Макс. размах выходного переменного напряжения (Uвых)

±6 Впик

Макс. скорость нарастания входного сигнала

15 В/мкс

Макс. входное переменное напряжение (Uвх)

Uвых10-0.05Кус, Впик

Предельно допустимое напряжение на входе (с учетом постоянной и переменной составляющих)

±25 В

Коэффициент нелинейных искажений (на частотах 1000 Гц, 10000 Гц)

<0,05%

Рекомендуемое сопротивление нагрузки

4 кОм

Входной импеданс

Канал A: 5 МОм

Канал B: 100 кОм

Спектральные характеристики (на примере зав. номера 190003)

Усиление (Кус) и спектральная плотность собственных шумов (σ)

Канал А

f, Гц

1,25

2

4

8

16

31,5

63

125

250

500

1000

2000

4000

8000

16000

Kус, дБ

23,9

26,0

26,1

25,9

25,9

25,9

25,9

25,9

25,9

25,9

25,9

25,9

25,9

25,9

25,8

σ, нВ/Гц^0,5

25,0

22,3

15,1

13,1

10,1

8,8

7,5

6,7

6,7

6,4

6,4

6,3

6,3

6,4

6,7



Канал B

f, Гц

31,5

63

125

250

500

1000

2000

4000

8000

16000

Kус, дБ

22,1

25,5

25,9

25,9

25,9

25,9

25,9

25,9

25,9

25,8

σ, нВ/Гц^0,5

7,1

5,7

4,6

4,6

4,2

4,1

4,0

4,0

4,0

4,2





Питание

4 элемента типа АА, внешнее питание (DIN) 5 В DC,

макс. ток потребления 150 мА

Габаритные размеры

Не более 185 х 85 х 35 мм

Масса с аккумулятором

Не более 550 г





АК-1000. Акустический калибратор 1 класса (производство Россия)

Калибратор акустический АК-1000 предназначен для создания звукового поля с уровнями 94 дБ и 114 дБ (относительно 20 мкПа) на частоте 1000 Гц, воздействующего на диафрагму микрофонов, оснащенных защитной сеткой и применяемых в составе шумомеров 1 или 2 класса по ГОСТ 17187-2010.

Номера в реестре СИ РФ: 76039-19, 57429-14



Технические характеристики калибратора АК-1000

Класс 1 по ГОСТ Р МЭК 60942-2009
Воспроизводимые уровни звукового давления 94,0 дБ и 114,0 дБ
Пределы абсолютной погрешности воспроизведения
заданного уровня звукового давления		 ±0,25 дБ
Воспроизводимая частота 1000 Гц

Пределы допускаемой основной относительной погрешности воспроизведения частоты звукового давления

 ±0.7%
Коэффициент нелинейных искажений менее 2,5%
Совместимые микрофоны 4134, МК-265, ВМК-205, МК-233, М-201
и аналогичные микрофоны 1/2"
Питание от двух элементов типа АА или от внешнего источника 5В (DC)
Габаритные размеры, не более 158 мм х Ø35 мм
Масса, не более 250 г



При использовании с адаптером ADP024R после совместных с микрофоном испытаний с определением индивидуальной поправки может быть использован для проверки калибровки микрофонов с диаметром 7 мм (¼") - ВМК-402А, ВМК-401, МС-402А, ZT343, 4135, 4136, МК301, МК401.

Декларация соответствия ЕАС на калибратор АК-1000
PDF icon Технические характеристики калибратора

КШМ-5, кабель шлейфовый микрофонный

КШМ-5 - шлейфовый микрофонный кабель с плоским сечением. Разработан для удобства прокладывания через закрываемые окна и двери. Длина 5 метров, разъёмы кабеля - Swichcraft 5 pin. Может использоваться с приборами серии Октава и Экофизика (с микрофонным каналом MIC) при работе с предусилителями Р200, Р200-27, Р110, адаптерами 110A-IEPE и другими аналогичными устройствами.

Кабельный адаптер прямого входа для каналов MIC

Кабельный адаптер прямого входа  OCT-110-DIR предназначен для подачи сигнала электрического напряжения на микрофонный вход приборов Октава-110А, Октава-111, и приборов семейства Экофизика.

Входной разъём кабельного адаптера - BNC (вилка), выходной - Swichcraft 5 pin (розетка).

Старое наименование адаптеров такого типа - ОКТ101-DIR
