МИ ПКФ-22-018

Методика измерений ускорения локальной вибрации, передающейся на руки водителей автомобильных транспортных средств через руль

Внимание!

Методика разработана в развитие МИ ПКФ-15-018 с Изменением 1. Основное отличие МИ ПКФ-22-018 от МИ ПКФ-15-018 с Изменением 1 заключается в актуализации перечня допустимых к применению СИ и вибродатчиков, диапазонов измерений. Сфера применения, метод и показатели точности МИ ПКФ-22-018 соответствуют МИ ПКФ-15-018 с Изменением 1. При этом МИ ПКФ-15-018 с Изменением 1 продолжает действовать, но более недоступна к заказу. Владельцы методик МИ ПКФ-15-018 с Изменением 1 могут приобрести МИ ПКФ-22-018 по льготной цене услуги оформления рабочего экземпляра (это имеет смысл, если вы применяете средства измерений, которые не упомянуты в МИ ПКФ 15-018, но имеются в МИ ПКФ 22-018). За подробностями пожалуйста обращайтесь в отдел продаж.

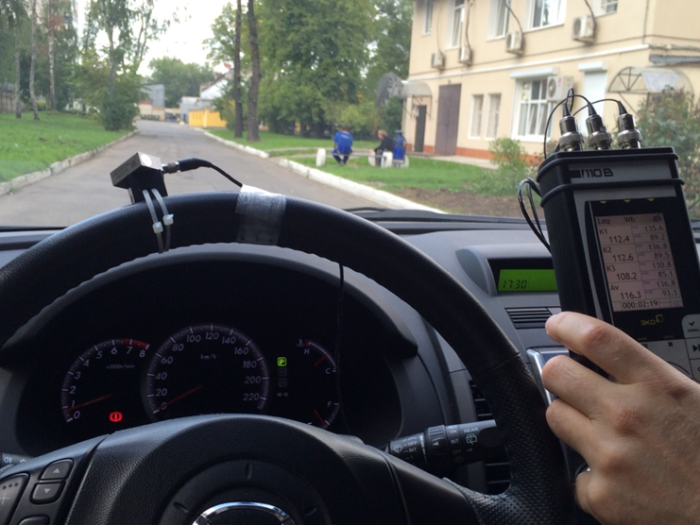

Настоящий документ устанавливает методику измерений эквивалентных  и максимальных текущих среднеквадратичных корректированных по  Wh (по ГОСТ ИСО 8041) уровней виброускорения, передающихся через руль на руки водителей автомобильных транспортных средств (далее – АТС), шумомером-виброметром, анализатором спектра Экофизика-110А (ЭКОФИЗИКА), или виброметром, анализатором спектра Экофизика-110В (Октава‑110В (ЭКО)), виброметром, анализатором спектра Экофизика-111В, измерителем общей и локальной вибрации Октава-101ВМ.

Методика распространяется на АТС категорий М1, М2, М3, N1, N2, N3 по
ГОСТ Р 52051. В Приложении 2 приведена справочная информация о классификации АТС по ГОСТ Р 52051.

Методика применима для гигиенической оценки локальной вибрации на рабочих местах водителей АТС, для испытания вибрационных характеристик АТС и предназначена для применения испытательными лабораториями и центрами, а также другими организациями, выполняющими инструментальный контроль уровней виброускорения с целью гигиенической оценки, специальной оценки условий труда, оценки соответствия.

Основные сведения о МИ ПКФ-22-018

Номер в реестре ФР.1.36.2022.42960
Наименование МИ ПКФ-22-018. Методика измерений ускорения локальной вибрации, передающейся на руки водителей автомобильных транспортных средств через руль.
Назначение

Методика применима для гигиенической оценки локальной вибрации на рабочих местах водителей АТС, для испытания вибрационных характеристик АТС и предназначена для применения испытательными лабораториями и центрами, а также другими организациями, выполняющими инструментальный контроль уровней виброускорения с целью гигиенической оценки, специальной оценки условий труда, оценки соответствия.

Измеряемая величина Настоящий документ устанавливает методику измерений эквивалентных  и максимальных текущих среднеквадратичных корректированных по  Wh (по ГОСТ ИСО 8041) уровней виброускорения, передающихся через руль на руки водителей автомобильных транспортных средств
No. свид-ва об аттестации 073-01.00279-2022
Дата свид-ва об аттестации 25.04.2022
Тип измерений Виброакустические измерения
Разработчик ООО НПФ "ЭлектронДизайн"
Аттестующая организация ООО "ПКФ Цифровые приборы"
Метод измерения

Принцип метода измерения эквивалентного корректированного ускорения за рабочую смену на рабочем месте водителя состоит в разбиении рабочей смены на несколько режимов движения АТС, определении типичной продолжительности воздействия вибрации для каждого режима движения в течение рабочей смены, измерении эквивалентного корректированного ускорения для каждого режима движения на испытательном участке и расчете эквивалентного корректированного ускорения для рабочей смены.

Принцип метода измерения эквивалентного корректированного ускорения на испытательном участке заключается в многократном прямом измерении текущих среднеквадратичных (эквивалентных) корректированных ускорений awl,i с последующим усреднением на периоде наблюдения.

Принцип метода измерения максимального корректированного ускорения на испытательном участке заключается в прямом измерении текущих среднеквадратичных уровней корректированного ускорения с усреднением 1 с в контрольных точках на тех же периодах наблюдения, которые используются для оценки эквивалентного уровня, с последующим выделением наибольшего значения.

Пределы измерения

Диапазон измерений корректированного ускорения:

  • при использовании вибропреобразователей AP2082M, АР2038Р-100, АР2038-100, 1V151HC-100, АР98-100, АР2098-100, АР2037-100, 1V102TB-100, 1V102HB-100  и их аналогов:
    • 66 – 164 дБ отн. 1 мкм/с2;
    • 66 – 174 дБ отн. 1 мкм/с2 при подключении через адаптер 110А-IEPE на входе MIC или при подключении к входу А в режиме ICP прибора ЭКОФИЗИКА‑110А, ЭКОФИЗИКА;
  • при использовании вибропреобразователей АР2038-10, АР2038Р-10, 1V151HC-10, AP2037-10, 1V102TB-10, 1V102HB-10  и их аналогов:
    • 86 – 185 дБ отн. 1 мкм/с2;
    • 86 – 194 дБ отн. 1 мкм/с2 при подключении через адаптер 110А-IEPE на входе MIC или при подключении к входу А в режиме ICP прибора ЭКОФИЗИКА‑110А, ЭКОФИЗИКА.
Показатели точности

Точность измерений по данной МИ характеризуется расширенной неопределённостью измерений при коэффициенте охвата 2, соответствующего уровню доверия 95%.

Расширенная неопределённость измерений при коэффициенте охвата 2, соответствующего уровню доверия 95%, по данной методике зависит от значений уровней виброускорения и характера виброускорения и не превышает 3,3 дБ.

При этом:

Расширенная неопределённость измерений уровня виброускорения для l-го режима при коэффициенте охвата 2, соответствующем уровню доверия 95%, выраженная в дБ, не превышает значений, указанных в таблице ниже:



Проверка чувствительности проводилась

Проверка чувствительности не проводилась

Для эквивалентных уровней

Разность между наибольшим и наименьшим результатами измерения не превышает 2 дБ

2,5 дБ

3,0 дБ

Разность между наибольшим и наименьшим результатами измерения не превышает 4 дБ

2,7 дБ

3,3 дБ



Для максимальных уровней

2,4 дБ

2,6 дБ

Расширенная неопределенность измерения эквивалентного корректированного виброускорения за рабочую смену не превышает максимальной расширенной неопределенности измерения виброускорения на всех рассматриваемых режимах испытаний.

Условия получения

Авторизованная бумажная копия (счет можно запросить в отделе продаж или в учебном центре объединения "Октава-ЭлектронДизайн").

Для владельцев МИ ПКФ-15-018 действуют льготные условия приобретения.
