Акустические и вибрационные калибраторы

Акустические калибраторы - это устройства, которые подают на микрофон сигнал звукового давления известной амплитуды и частоты.

Акустические калибраторы должны удовлетворять стандарту МЭК 60942 и ГОСТ Р МЭК 60942-2009. В соответствии с этими стандартами установлены классы функционирования калибраторов LS (лабораторный эталон), 1 и 2.

Калибраторы класса LS используют для калибровки эталонных лабораторных микрофонов, соответствующих МЭК61094-1.

Для калибровки шумомеров применяют калибраторы класса 1 или 2, причем калибраторы класса 2 могут использоваться только для калибровки шумомеров 2 класса по МЭК 61672-1 (ГОСТ 17187-2010).

Следует отметить, что некоторые калибраторы обеспечивают свои характеристики только при работе с определенными типами микрофонов. Поэтому стандарты требуют, чтобы производители шумомеров указывали в эксплуатационной документации рекомендуемый тип акустического калибратора. По международной практике, шумомеры даже должны тестироваться в комплекте с соответствующим калибратором.

Хотя в нашей стране де-юре калибратор не считается частью шумомера, тем не менее все стандарты на измерения шума предполагают его использование, а измерениям, выполненным без калибратора, не положено присваивать никаких показателей точности.

Рекомендуемыми калибраторами для шумомеров серий ОКТАВА и ЭКОФИЗИКА являются приборы АК-1000 и CAL200.

Портативные вибрационные калибраторы применяются для проверки чувствительности виброметров и иных виброизмерителей в полевых условиях.

Наиболее портативные виброкалибраторы генерируют вибрацию заданной амплитуды на одной частоте. Наиболее распространенной является частота 159,2 Гц. Обычно такие калибраторы рассчитаны на работу с датчиками небольшой массы (до нескольких десятков граммов).

Выпускаются также более массивные и дорогостоящие устройства, которые позволяют проводить калибровку на разных частотах и уровнях.

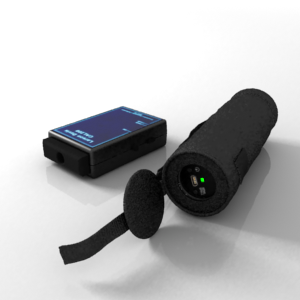

АК-1000. Акустический калибратор 1 класса (производство Россия)

Калибратор акустический АК-1000 предназначен для создания звукового поля с уровнями 94 дБ и 114 дБ (относительно 20 мкПа) на частоте 1000 Гц, воздействующего на диафрагму микрофонов, оснащенных защитной сеткой и применяемых в составе шумомеров 1 или 2 класса по ГОСТ 17187-2010.

Номера в реестре СИ РФ: 76039-19, 57429-14



Технические характеристики калибратора АК-1000

Класс 1 по ГОСТ Р МЭК 60942-2009
Воспроизводимые уровни звукового давления 94,0 дБ и 114,0 дБ
Пределы абсолютной погрешности воспроизведения
заданного уровня звукового давления
±0,25 дБ
Воспроизводимая частота 1000 Гц

Пределы допускаемой основной относительной погрешности воспроизведения частоты звукового давления

±0.7%
Коэффициент нелинейных искажений менее 2,5%
Совместимые микрофоны 4134, МК-265, ВМК-205, МК-233, М-201
и аналогичные микрофоны 1/2"
Питание от двух элементов типа АА или от внешнего источника 5В (DC)
Габаритные размеры, не более 158 мм х Ø35 мм
Масса, не более 250 г



При использовании с адаптером ADP024R после совместных с микрофоном испытаний с определением индивидуальной поправки может быть использован для проверки калибровки микрофонов с диаметром 7 мм (¼") - ВМК-402А, ВМК-401, МС-402А, ZT343, 4135, 4136, МК301, МК401.

КВ-160. Виброкалибратор

КВ-160 - это портативный прибор (масса не более 850 г), который работает от встроенной батареи или от внешнего источника постоянного тока напряжением 5 В DC (например, через порт USB). Устройство заключено в компактный металлический корпус, надежно устанавливается на горизонтальных поверхностях.

Виброкалибратор выпускается в двух вариантах исполнения:

КВ-160-10 (воспроизводимое ускорение 10 м/с2) или КВ-160-1 (воспроизводимое ускорение 1 м/с2).

Максимальная масса проверяемого вибропреобразователи (датчика вибрации) составляет, в зависимости от исполнения, 180 г или 300 г.

Виброкалибратор внесен в Госреестр СИ РФ под номером No.66280-16

Технические характеристики

СКЗ ускорения  вибрации

- для исполнения КВ-160-10: 10 м/с2,

- для исполнения КВ-160-01: 1 м/с2

Номинальное значение частоты вибрации 159,155 Гц
Предельно допустимое отклонение СКЗ ускорения при нормальных условиях и массе нагрузке до 100 г 2%
Предельно допустимое отклонение СКЗ ускорения во всем диапазоне рабочих внешних условий 3%
Предельно допустимое отклонение частоты 0,5%
Коэффициент нелинейных искажений, не более 3%
Масса проверяемого вибропреобразователя

- для  КВ160-10: 0-180 г

- для  КВ160-01: 0-300 г

Время стабилизации после включения

<10 с (для массы до 120 г)

<30 c (для массы 120 г-300 г)

Питание 4 батарейки (AA), внешнее, 5 VDC (опция)
Электромагнитная совместимость ГОСТ 30804.4.3-2013 (IEC 61000-4-3:2006) для степени жесткости 2
Габаритные размеры, не более 105 мм х 115 мм х 85 мм
Масса, не более 850 г
Диапазон рабочих температур от 0° С до плюс 50° С


Производство - США

ВНИМАНИЕ! Характеристики данного устройства приведены для информации. С первого июля 2014 года приборостроительное объединение "Октава-ЭлектронДизайн" поставляет только калибратор собственного производства - АК-1000.



CAL200 - это портативный прецизионный калибратор, применяемый для калибровки шумомеров и иного звуко-измерительного оборудования. Он может создавать уровни звукового давления 94,0 или 114,0 дБ (переключаемые) на частоте 1000 Гц.

Технические характеристики калибратора CAL200

Класс 1 по МЭК 60942-2009
Совместимые микрофоны 4134, МК-265, ВМК-205, МК-233, М-201
и аналогичные микрофоны 1/2"
Частота 1000 Гц
Заданные уровни звукового давления 94,0 дБ и 114,0 дБ
Коэффициент нелинейных искажений менее 2%
Пределы относительной погрешности воспроизведения
заданной частоты
±1%
Пределы абсолютной погрешности воспроизведения
заданного уровня звукового давления
±0,2 дБ
Питание внутренняя батарея, 9В
Габаритные размеры, не более 106 мм х 64 мм х 26 мм
Масса, не более 155 г
