Экофизика для измерений вибрации зданий!

Внимание, доступно новое встроенной ПО для приборов Экофизика-110А

Прибор Экофизика-110А (HF), оснащенный новым дополнительным встроенным программным обеспечением "Вибрация зданий" (поставляется в наборе "Строительная виброакустика") позволяет одновременно (без замены вибродатчика) измерять среднеквадратичные и пиковые значения виброускорения и виброскорости строительных конструкций.

Набор измерительных программ "Строительная виброакустика ЭФБ-HF"

Набор измерительных программ "Строительная виброакустика" прибора Экофизика-110А (конфигурация HF-L) включает в себя следующие программные модули:

Вибрация зданий Измерение пиковых и среднеквадратичных значений виброскорости и виброускорения единым датчиком (акселерометром), 1/3- и 1/12-октавных низкочастотных спектров  по 4-м каналам одновременно

Общая вибрация XYZ Измерение корректированных и спектральных значений виброускорения для оценки воздействия вибрации на человека

1/3-октавный анализ MXYZ Универсальный третьоктавный многоканальный анализатор спектра в диапазоне частот до 20 кГц

Экозвук Измерение уровней звука и уровней звукового давления в звуковом и инфразвуковом диапазонах частот

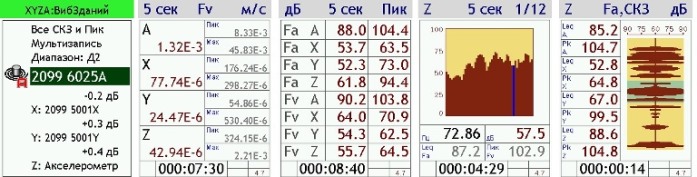

Спецификация измерительной программы "Вибрация зданий":

Назначение

Измерение скорости и ускорения вибрации зданий и сооружений в диапазоне частот от  0,8 Гц до 1250 Гц.

Измерительные каналы

Четыре измерительных канала (X, Y, Z, A/MIC)

Датчики

Акселерометры (датчики ускорения)

Автокалибровка

Есть

Измеряемые параметры

































Обозначение

Краткое
наименование

Фильтры - для всех каналов: X, Y, Z, A (MIC)

1 сек

1 сек Max

1 сек Min

Текущее СКЗ за 1 с

Максимальное СКЗ за 1с

Минимальное СКЗ за 1с

Fa (виброускорение в полосе частот от  0,8 Гц до 400 Гц), Fv (виброскорость в полосе частот от  0,8 Гц до 400 Гц)



1/3-октавные (6,3-1250 Гц) спектры ускорения



1/12-октавные (7,29-137,2 Гц) спектры ускорения

5 сек

5 сек Max

5 сек Min

Текущее СКЗ за 5 с

Максимальное СКЗ за 5с

Минимальное СКЗ за 5с

10 сек

10 сек Max

10 сек Min

Текущее СКЗ за 10 с

Максимальное СКЗ за 10с

Минимальное СКЗ за 10с

Leq

Эквивалентные значения (СКЗ за полное время измерения)

Пик

Пиковые значения: 1 с, 5с, 10 с, полное время измерения

Fa (виброускорение в полосе частот от  0,8 Гц до 400 Гц), Fv (виброскорость в полосе частот от  0,8 Гц до 400 Гц)



Виды записи в память

Автозамер, Мультизапись, Запись сигнала, Групповая запись,
Запись в блокнот

Виды телеметрии

Результаты измерения (USB, DOUT) с темпом 3 замера в секунду, Сигнал, выборка 12кГц на канал (USB, DOUT)

Расширенные возможности

Хронограмма предыстории; оперативная постобработка хронограммы предыстории

* Объяснение технических терминов см. по ссылке "Термины и определения"



Экофизика-110А/Строитель-АВ - комплект для измерений вибрации и шума в строительстве

Комплект Экофизика-110А/Строитель-АВ предназначен для измерения вибрации и шума в целях проверки требований технического регламента «О безопасности зданий и сооружений». Его отличительная особенность - возможность измерения пиковой скорости по ГОСТ Р 52892-2007 с индикацией результатов измерений на дисплее прибора.

Кроме этого таким комплектом можно измерять:

  • виброускорение (ГОСТ 12.1.012, МУК 4.3.3221-14, ВСН 490-87),
  • среднеквадратичную виброскорость (СП 22.13330.2011, СП 24.13330.2011),
  • шум (СНиП 23-03, СП 51.13330.2011).

Комплект Строитель-АВ может быть использован как составная часть системы измерения звукоизоляции или систем длительного автоматического мониторинга вибрации.

Состав комплекта

  • 4-канальный измерительно-индикаторный блок ЭКОФИЗИКА-110А (HF-L) с набором встроенного ПО «Строительная виброакустика ЭФБ-HF"
  • датчик вибрации 3-х компонентный с протоколом испытаний собственных шумов - 1 шт.
  • микрофон 50 мВ/Па с предусилителем Р200 и микрофонным кабелем 2 м.
  • сумка, два комплекта аккумуляторов с зарядным устройством, руководство по эксплуатации, паспорт,
  • установочная напольная платформа 004ОП,  адаптер для установки на грунт 005ГР, установочный магнит АМ-01-ОКТ,  комплект посадочных мест (5 шт.), комплект шпилек ШМ5Д8, мастика AW-01
  • комплект принадлежностей для измерений на улице KitNoiseOutdoor
  • ПО Signal+3G RTA,
  • поставляется с первичной поверкой.
