Микрофонные принадлежности

Микрофонные кабели, адаптеры, штативы, ветрозащиты

Ниже представлены принадлежности к измерительным микрофонным трактам, используемым в составе приборов Октава и Экофизика.

АК-1000. Акустический калибратор 1 класса (производство Россия)

Калибратор акустический АК-1000 предназначен для создания звукового поля с уровнями 94 дБ и 114 дБ (относительно 20 мкПа) на частоте 1000 Гц, воздействующего на диафрагму микрофонов, оснащенных защитной сеткой и применяемых в составе шумомеров 1 или 2 класса по ГОСТ 17187-2010.

Номера в реестре СИ РФ: 76039-19, 57429-14



Технические характеристики калибратора АК-1000

Класс 1 по ГОСТ Р МЭК 60942-2009
Воспроизводимые уровни звукового давления 94,0 дБ и 114,0 дБ
Пределы абсолютной погрешности воспроизведения
заданного уровня звукового давления		 ±0,25 дБ
Воспроизводимая частота 1000 Гц

Пределы допускаемой основной относительной погрешности воспроизведения частоты звукового давления

 ±0.7%
Коэффициент нелинейных искажений менее 2,5%
Совместимые микрофоны 4134, МК-265, ВМК-205, МК-233, М-201
и аналогичные микрофоны 1/2"
Питание от двух элементов типа АА или от внешнего источника 5В (DC)
Габаритные размеры, не более 158 мм х Ø35 мм
Масса, не более 250 г



При использовании с адаптером ADP024R после совместных с микрофоном испытаний с определением индивидуальной поправки может быть использован для проверки калибровки микрофонов с диаметром 7 мм (¼") - ВМК-402А, ВМК-401, МС-402А, ZT343, 4135, 4136, МК301, МК401.

Резьбовые адаптеры микрофонов ADP1x1x-OED

Резьбовые адаптеры микрофонов ADP1x1x-OED предназначены для совместного использования микрофонных капсюлей и предусилителей разных диаметров. Адаптеры имеют резьбу UNS.

Адаптер ADP112-OED предназначен для подключения микрофонных капсюлей диаметром 25,4 мм (1") к предусилителям с резьбой 11,7 мм (½"), например Р200. Адаптер может также использоваться для подключения искусственного уха типа 4152 к предусилителям Р200 и аналогичным.

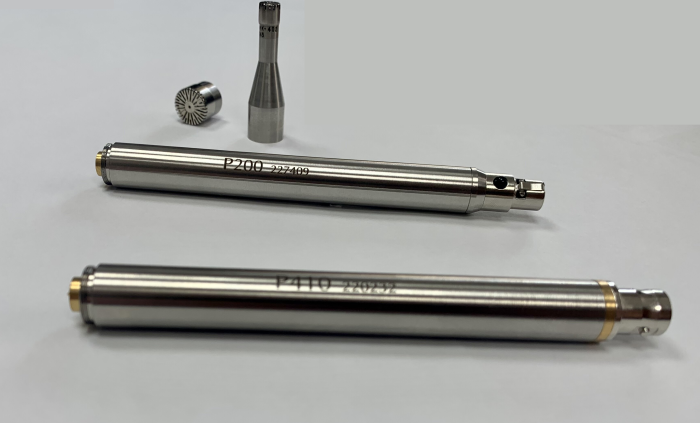

Адаптер ADP1412-OED предназначен для подключения микрофонных капсюлей диаметром 7 мм (¼") к предусилителям с резьбой 11,7 мм (½"), например Р200, Р200-27, или Р410.

EXC0XR. Кабель микрофонный удлинительный, X м

Микрофонные кабели EXC00XR предназначены для подключения микрофонных предусилителей, а также измерительных антенн П6-70 и П6-71 к микрофонному входу приборов Октава и Экофизика.

Кабели EXC00XR поставляются типовой длины 2, 5, 10 и 15 метров (EXC002R, EXC005R, EXC010R и EXC015R). Кабели допускают последовательное подключение-наращивание. Не рекомендуется подключать микрофонные предусилители к измерительно-индикаторному блоку шумомеров с использованием кабельных линий длиной 20 и более метров.

Внимание:  приборы Экофизика-110А (исполнение HF) соответствуют требованиям к шумомерам класса 1 только при использовании с удлинительным микрофонным кабелем.



КШМ-5, кабель шлейфовый микрофонный

КШМ-5 - шлейфовый микрофонный кабель с плоским сечением. Разработан для удобства прокладывания через закрываемые окна и двери. Длина 5 метров, разъёмы кабеля - Swichcraft 5 pin. Может использоваться с приборами серии Октава и Экофизика (с микрофонным каналом MIC) при работе с предусилителями Р200, Р200-27, Р110, адаптерами 110A-IEPE и другими аналогичными устройствами.

Кабельный адаптер прямого входа для каналов MIC

Кабельный адаптер прямого входа  OCT-110-DIR предназначен для подачи сигнала электрического напряжения на микрофонный вход приборов Октава-110А, Октава-111, и приборов семейства Экофизика.

Входной разъём кабельного адаптера - BNC (вилка), выходной - Swichcraft 5 pin (розетка).

Старое наименование адаптеров такого типа - ОКТ101-DIR

Эквивалент микрофона ЭКМ-ххх

ЭКМ-ххх - это семейство электрических эквивалентов микрофонов с ёмкостями 18 пФ, 13 пФ и 6 пФ.

Эквиваленты имеют резьбу, аналогичную резьбе ½" микрофонов - 11,7 - 60 UNS, и могут быть использованы для подачи электрического сигнала на вход шумомера через предусилитель при испытаниях различных электроакустических характеристик. В комплект эквивалента входит заглушка сопротивлением 50 Ом.

Наименование

Альтернативное (устаревшее)

наименование

 Ёмкость
ЭКМ-101   18 пФ
ЭКМ-201 ЭКМ-101-13 13 пФ
ЭКМ-102 ЭКМ-101-6 6 пФ



TRP001R.Штатив-тренога с микрофонным держателем

TRP001R - штатив-тренога с адаптером-прищепкой для микрофонов.

Штатив допускает как непосредственное крепление измерительно-индикаторного блока шумомера, так и установку микрофона с предусилителем при использовании удлинительных кабелей

Штатив применяется для проведения длительных измерений, а также для тех измерений, где нахождение оператора в контрольной точке нежелательно или невозможною.

Характеристики штатива:

  • Максимальная высота - 160 см,
  • минимальная высота - 60 см,
  • высота в сложенном состоянии - 65 см,
  • масса - 1,5 кг,
  • максимальная нагрузка - 3,5 кг.

W2. Ветрозащита для 1/2" микрофонов

Ветрозащита W2 предназначена для использования с микрофонами 1/2". Она применяется при измерениях шума на улице, а также в помещениях, при присутствии потоков воздуха.
Измерять шум с ветрозащитой возможно при скорости движения воздуха на улице до 5 м/с. Если скорость движения воздуха больше 5 м/с, измерять шум нельзя даже с ветрозащитой.

Рекомендуется использовать ветрозащиту не только при измерениях на улице, но и при любых других измерениях в целях защиты микрофонного капсюля от механических повреждений, пыли, грязи.

При обработке результатов измерений шума, выполненных с использованием ветрозащиты, необходимо учитывать дополнительные поправки. Для приборов серии Октава и Экофизика такие поправки приведены в приложении к руководству по эксплуатации, методике выполнения прямых однократных измерений МИ ПКФ-12-006.

Методики однократных прямых измерений (МИ ПКФ-12-006 и другие)

ОКТАФОН-М. Технические характеристики и кратное описание

ОКТАФОН-М - микрофонный блок питания для подключения измерительных конденсаторных микрофонов, антенн П6-70/П6-71 и других первичных преобразователей к вторичным приборам: вольтметрам, осциллографам, анализаторам спектров и системам сбора данных.


Технические характеристики



ОКТАФОН-М

(выпускается с 2015 года)
Количество входных каналов 3 (разъем типа Switchcraft 5-pin)
Питание предусилителя ± 18 В (биполярное)
Напряжение поляризации микрофонных капсюлей 0 В; 200 В (переключение)
Усиление сигнала 0 дБ
Максимальное входное напряжение ± 15 В
Выходы сигнала 3 (BNC)
Дополнительные выходы для прослушивания сигнала нет
Питание Съёмные аккумуляторные батареи или внешний источник питания 5В USB, 500 мА
Габаритные размеры 125 х 85 х 35 мм
Масса менее 500 г
Блок питания измерительных микрофонов и антенн
