Экофизика-110А

Многофункциональные шумомеры, виброметры, анализаторы спектра

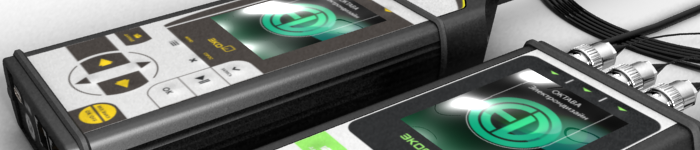

Экофизика -110А – это портативные приборы, объединяющие в себе функции шумомера, многоканального виброметра, анализатора спектра. Экофизика -110А выпускается в двух исполнениях: HF (Белая) и 110А (Белая).

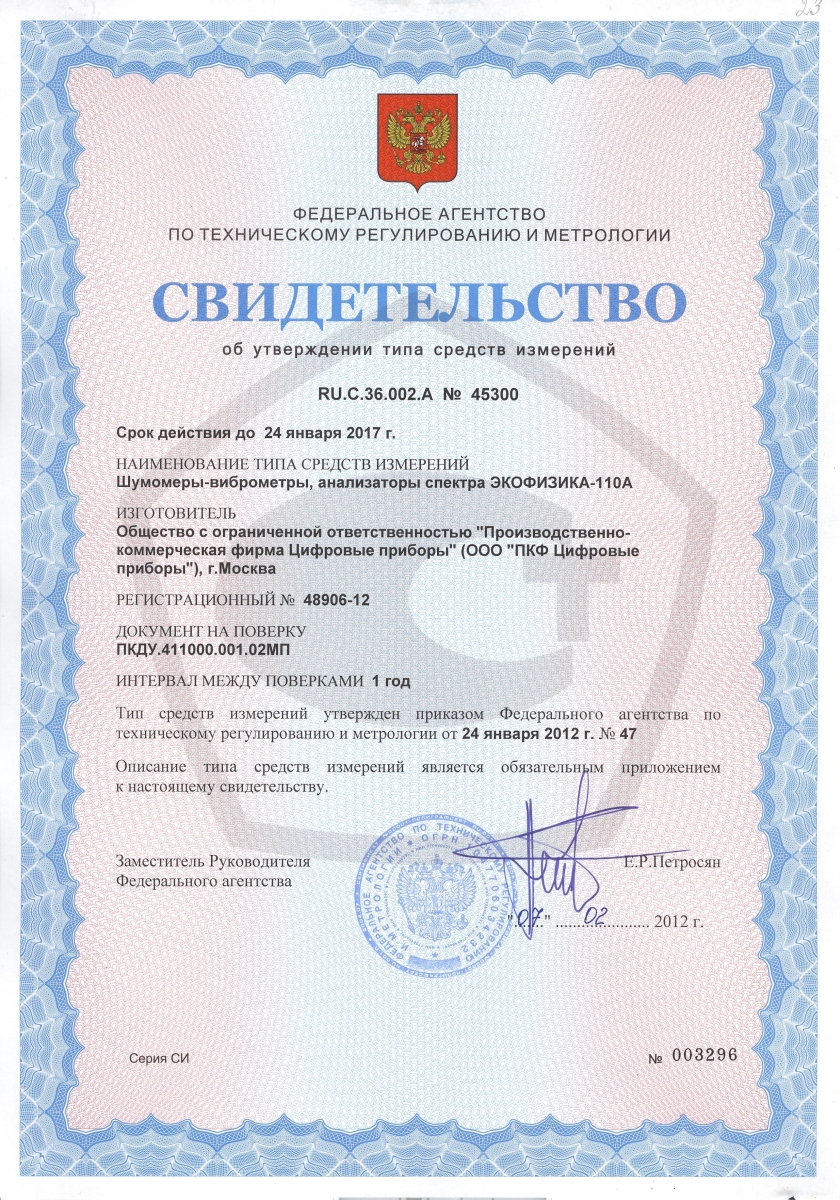

Номер в Госреестре СИ РФ: 48906-12 (Беларусь: РБ 03 12 5014 12).

Новый регистрационный номер в реестре СИ Республики Казахстан: KZ.02.03.07711-2017/48906-12 (действует до 30.09.2021)



Функциональные возможности
  • • Прямое подключение микрофонов, вибродатчиков и измерительных антенн
  • • Измерение уровня звука - класс 1 по ГОСТ 17187-2010 (МЭК 61672-1)
  • • Измерение воздушного ультразвука (до 40 кГц и до 100 кГц в зависимости от микрофона)
  • • Измерение инфразвука
  • • Измерение вибрации, воздействующей на человека – ГОСТ ИСО 8041 (3 компоненты одновременно)
  • • Октавный, 1/3-октавный и 1/12-октавный анализ
  • • Функции БПФ и селективного микровольтметра-частотомера
  • • Металлический корпус, прочность к внешнему воздействию
  • • Автоматическая запись в память результатов измерений и оцифрованных сигналов
  • • Режим постобработки записанных сигналов
  • • Энергонезависимая память 4 гигабайта
  • • Канал телеметрии, дистанционное управление и работа с прибором
  • • Подключение цифровых измерительных преобразователей
Особенности
  • • Количество аналоговых каналов: 4 (исполнение HF) или 1 (исполнение 110А-Белая)
  • • Одновременное измерение шума и трехкомпонентной вибрации (исполнение HF)
  • • Одновременное измерение спектров по четырем каналам в диапазоне частот до 10 кГц (исполнение HF)
  • • Одновременное измерение звука и воздушного ультразвука
  • • Одновременное измерение звука и инфразвука
  • • Измерение вибрации одновременно в четырех точках в диапазоне частот до 10 кГц (исполнение HF)
  • • Возможность применения микрофонов с внешней и встроенной поляризацией (200В, 0В)
  • • Измерение процентилей Ln, звуковой экспозиции, дозы вибрации и других статистических показателей
  • • Измерение электромагнитных полей в диапазоне частот до 400 кГц (исполнение HF)
  • • Расширение режимов измерений при подключении цифровых измерительных преобразователей (микроклимат, переменные и постоянные ЭМП, световая среда)

Расширенные возможности прибора в исполнении Экофизика-110А (Белая)

  • Диспетчер датчиков управляет реестром единиц измерений, картотеками датчиков и калибраторов, функциями калибровки.
  • Список доступных датчиков открывается непосредственно в измерительной программе.
  • Графическая хронограмма позволяет видеть развитие процесса в реальном времени.
  • Многошаговый откат на несколько секунд назад позволяет исключить из рассмотрения испорченные данные.
  • Виброакустический калькулятор выделяет участки хронограмм и рассчитывает результаты измерений только для выбранных событий.
  • Постобработка файлов мультизаписи теперь  может осуществляться самим прибором без применения компьютера.
  • Групповой замер позволяет объединить несколько однократных замеров в общем файле и затем получить средние, максимальные и минимальные значения, а также стандартную неопределенность на экране прибора.
  • Встроенный блокнот - рабочий журнал измерений в текстовом формате.
  • 1/3-октавный анализ с экранными коррекциями спектра.
  • Возможность использования производных единиц измерения (например, получение спектров виброскорости и виброперемещения для датчика ускорения).
  • Регистратор виброакустических сигналов может работать независимо от набора измерительных программ.
  • USB Audio – функция цифрового микрофона.
  • Телеметрия реального времени через порт USB без использования адаптеров интерфейса DOUT.

Области применения прибора Экофизика-110А (Белая)

  • Измерение вредных физических факторов (шум, вибрация, инфразвук, ультразвук, электромагнитное излучение и др.) на рабочих местах, в помещениях жилых и общественных зданий.
  • Контроль шума на территории предприятий и жилой застройки, в санитарно-защитных зонах; калибровка шумовых карт.
  • Измерение шумовых и вибрационных характеристик оборудования и строительных конструкций.
  • Измерение звукоизоляции.
  • Оценка воздействия вибрации на здания и сооружения.
  • Аттестация помещений.
  • Научно-исследовательские и опытно-конструкторские работы.

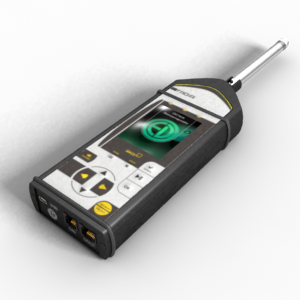

Экофизика-110А. Исполнение "110А-Белая"

Прибор Экофизика-110А в исполнении "110А-Белая" оснащается одноканальным измерительным модулем с акустическим конусом и универсальным индикаторным блоком Белая Экофизика-D.

Наличие акустического конуса придает прибору в этом исполнении внешний вид классического шумомера. Акустический конус обеспечивает соблюдение требований стандартов для шумомеров 1 класса при непосредственном присоединении микрофонных предусилителей к разъему измерительного модуля.

Вибропреобразователи и иные датчики со встроенной электроникой типа IEPE (ICP-совместимые) могут подсоединяться ко входу измерительного модуля с помощью адаптера 110A-IEPE.

Вход измерительного модуля "110А" обеспечивает прямое подключение магнитной  антенны П6-70 и электрической антенны П6-71.

Частотный диапазон измерений прибора Экофизика-110А в исполнении "110А-Белая" ограничен частотой 50 кГц.

Расширение измерительных возможностей прибора может быть достигнуто за счет подключения дополнительных цифровых измерительных преобразователей (110-IEPE-DIN, П3-80-E, П3-80-EH500, Экотрема-1-DIN и др.).

Основные технические характеристики измерительно-индикаторного блока Экофизика-110А в исполнении "110А-Белая"

Количество аналоговых входов 1
Разъем Switchcraft-5pin (TB-5M)
Напряжение поляризации микрофонов 0 В, 200 В
Совместимые первичные преобразователи

Микрофоны с предусилителями Р200, Р110

IEPE (ICP-совместимые) датчики с адаптером 110A-IEPE

Антенны П6-70, П6-71
Питание первичных преобразователей +/-18 В (биполярное), ток до 10 мА
Частотный диапазон 0,5 Гц - 50 кГц
Диапазон входных напряжений +/-18 В (пик)
Совместимые наборы измерительных программ Инженерная виброакустика ЭФБ-110А, Санитарная виброакустика ЭФБ-110А, Цифровые измерители-DIN
Питание автономное от комплекта аккумуляторов (4 х АА), внешнее через разъем USB; максимальное энергопотребление 500 мА
Память энергонезависимая, более 4 гигабайт
Клавиатура пленочная
Индикатор TFT (320х240), цветной, диапазон рабочих температур от минус 20 С до +50  С
Интерфейс USB (Master&Slave); DOUT (гальванически развязанный UART), DIN (порт для подключения цифровых датчиков)
Диапазон рабочих температур от минус 10 С до +40  С
Рабочая относительная влажность до 90 % при +40 °С (без конденсата)
Атмосферное давление от 86 кПа до 108 кПа (645-810 мм рт.ст.)
Габаритные размеры (без первичных преобразователей) 238 мм х 86 мм х 35 мм
Масса не более 600 г

Набор измерительных программ "Инженерная акустика ЭФБ-110А"

Инженерная Акустика ЭФБ-110А - это типовой набор измерительных программных модулей, которым оснащаются комплекты прибора Экофизика-110А в исполнении "110А-Белая".

Позволяет производить базовые измерения виброакустических параметров.

Примечание. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110А в исполнении "110А-Белая" содержит программы Регистратор сигналов и MIC:UsbAudio.

Состав набора "Инженерная Акустика ЭФБ-110А"

Измерительная программа

Количество каналов

 Измеряемые величины Рекомендации по применению

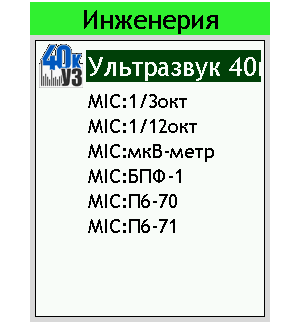

Ультразвук 40кГц 1 Уровни звука (УЗ), уровни звукового давления (УЗД) и спектры в слышимой и ультразвуковой областях частот Гигиеническая оценка, сопоставление с санитарными, строительными и иными техническими нормативами, инженерные изыскания и общетехнические измерения акустических показателей
1/3-октавный анализатор MIC 1

1/3-октавные спектры 0,8 Гц - 20 кГц;

1/3-октавные спектры с экранной частотной коррекцией;

1/1-октавные спектры 1 Гц - 16 кГц (синтезированные)

 Общетехнические измерения шума, вибрации, инфразвука и других динамических величин
1/12-октавный анализатор MIC 1 1/12-октавные спектры 102,9 Гц до 9716 Гц Инженерные и метрологические измерения
Микровольтметр MIC 1 Измерения уровней напряжения в селективных полосах частот шириной от 1 Гц  до 100 Гц в диапазоне до 48 кГц Метрология, контроль качества источников сигналов (тифоны, свистки, гудки и пр.) по частоте и уровню
БПФ-анализатор MIC 1 Узкополосный спектральный анализ в полосе частот  до 48 кГц Анализ шума и вибраций механизмов и машин
П6-70 ЭФБ-110А,
П6-71 ЭФБ-110А		 1 Частотный анализ сигналов напряжения, поступающих с выхода усилителей магнитных измерительных антенн, для последующего расчета напряженности переменного  магнитного поля или магнитной индукции в различных нормируемых полосах частот ниже 48 кГц Измерения напряженности магнитного и электрического поля промчастоты и в диапазоне до 48 кГц при подключении антенн П6-70 и П6-71

Набор измерительных программ "Санитарная акустика ЭФБ-110А"

Санитарная акустика ЭФБ-110А - это один из типовых наборов измерительных программных модулей, которым оснащаются комплекты прибора Экофизика-110А в исполнении "110А-Белая".

Предназначен, в первую очередь, для измерений виброакустических факторов с целью санитарно-гигиенической оценки.

Примечание. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110А в исполнении "110А-Белая" содержит программы Регистратор сигналов и MIC:UsbAudio.

Состав набора "Санитарная акустика ЭФБ-110А"

Измерительно-программный модуль

Количество каналов

 Измеряемые величины Рекомендации по применению

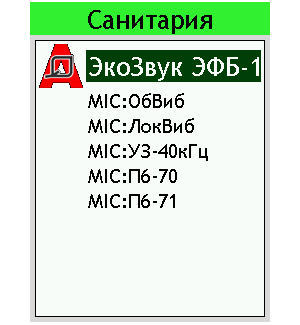

ЭкоЗвук ЭФБ-110А 1

Текущие, максимальные и минимальные уровни звука с коррекциями А, С, Z, AU и временными характеристиками F, S, I,  1с, эквивалентные  (Leq) и пиковые  (Pk) уровни звука, уровни звуковой экспозиции (звукового воздействия) LE.

Текущие, максимальные и минимальные уровни звукового давления в октавных и третьоктавных полосах частот в диапазоне от 1,6 Гц до 20 кГц.

Текущие, максимальные, минимальные и эквивалентные общие уровни звукового давления инфразвука FI (Лин) и G

Гигиенические и технические измерения шума, инфразвука и низкочастотного воздушного ультразвука.

Любые измерения, которые предписано проводить шумомерами 1 класса точности.

Аттестация помещений
Общая вибрация ЭФБ-110А 1

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fk, Fm (Лин 1 - 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне  0,8 Гц - 160 Гц

 Измерения общей вибрации, вибрации в помещениях жилых и общественных зданий
Локальная вибрация ЭФБ-110А 1

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fh (Лин 8 - 1000 Гц) и Wh, полная вибрация.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне  6,3 Гц - 1250 Гц

 Измерения локальной вибрации
Ультразвук 40кГц 1 Уровни звука (УЗ), уровни звукового давления (УЗД) и спектры в слышимой и ультразвуковой областях частот Гигиенические и общетехнические измерения шума и воздушного ультразвука; частотный анализ вибраций механизмов
П6-70 ЭФБ-110А,
П6-71 ЭФБ-110А		 1 Частотный анализ сигналов напряжения, поступающих с выхода усилителей магнитных измерительных антенн, для последующего расчета напряженности переменного  магнитного поля или магнитной индукции в различных нормируемых полосах частот ниже 48 кГц Измерения напряженности магнитного и электрического поля промчастоты и в диапазоне до 48 кГц при подключении антенн П6-70 и П6-71

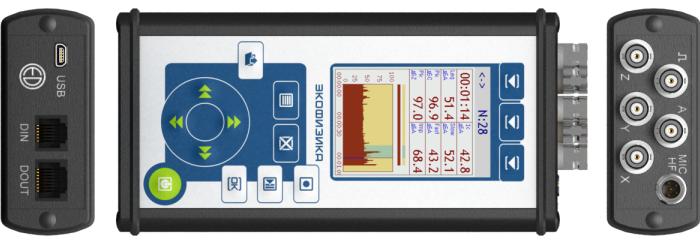

Экофизика-110А. Исполнение "HF"

Прибор Экофизика-110А в исполнении "HF" оснащается четырехканальным измерительным модулем и универсальным индикаторным блоком Экофизика-D.

Измерительный модуль "HF" имеет четыре входных разъема типа BNC для подключения датчиков со встроенной электроникой (обозначены A, X, Y, Z), микрофонный вход (MIC), а также TTL вход. В зависимости от режима измерений прибор использует от одного до четырех входных разъемов определенного типа.

В целях оптимизации функциональных возможностей и удешевления с 2021 года прибор Экофизика-110А (HF) можно заказать в упрощенной, более экономичной конфигурации HF-L, в которой частота дискретизации ограничена величиной 96 кГц.

Вибропреобразователи и иные датчики со встроенной электроникой типа IEPE (ICP-совместимые) могут подсоединяться ко входам A, X, Y, Z измерительного модуля напрямую, а к разъему MIC - с помощью адаптера 110A-IEPE.

Канал, который коммутируется входными разъемами  MIC и A, имеет регулировку коэффициента усиления.

Это расширяет возможности пользователя. Например, в режиме 3-канальных измерений общей вибрации можно подключать 3-компонентный датчик к разъемам X, Y, Z или X, Y, A. Во втором случае можно переключать диапазоны по каналу А.

Микрофонный вход MIC  обеспечивает прямое подключение микрофонных предусилителей Р200, Р110, а также магнитной  антенны П6-70 и электрической антенны П6-71.

Частотный диапазон измерений прибора Экофизика-110А в исполнении  "HF" ограничен частотой 400 кГц. (40 кГц для конфигурации HF-L)

Расширение измерительных возможностей прибора может быть достигнуто за счет подключения дополнительных цифровых измерительных преобразователей (110-IEPE-DIN, П3-80-E, П3-80-EH500, Экотрема-1-DIN и др.).

Основные технические характеристики измерительно-индикаторного блока Экофизика-110А в исполнении "HF"

Количество аналоговых входов 6
Вход MIC
Разъем Switchcraft-5pin (TB-5M)
Напряжение поляризации микрофонов 0 В, 200 В
Совместимые первичные преобразователи

Микрофоны с предусилителями Р200, Р110, IEPE (ICP-совместимые) датчики с адаптером 110A-IEPE, антенны П6-70, П6-71
Питание первичных преобразователей +/-18 В (биполярное), ток до 10 мА
Частотный диапазон 0,5 Гц - 500 кГц (0,5 Гц - 48 кГц в конфигурации HF-L)
Диапазон входных напряжений +/-18 В (пик)
Вход А
Разъем BNC
Электрические характеристики

- в режиме IEPE: 3 мА (питание), входное напряжение ±1,15 В (AC).

- в режиме  «по напряжению»: входное напряжение ±18 Впик,
входное сопротивление: 4 кОм
Частотный диапазон 0,4 – 500000 Гц (режим по напряжению; 0,4 - 48000 Гц в конф/ HF-L);
0,4-10000 Гц (режим IEPE)
Собственные шумы не более 30 нВ/√Гц
Входы X, Y, Z
Разъем BNC
Тип IEPE
Электрические характеристики 3 мА (питание), входное напряжение ±2,3 В (AC)
Частотный диапазон 0,4-10000 Гц
Вход TTL
Разъем BNC
Диапазон входных напряжений 0-5 В
Частотный диапазон 100 - 500000 Гц (100 - 48 000 Гц в конфигурации HF-L)

Совместимые наборы измерительных программ

Инженерная виброакустика ЭФБ-HF, Санитарная виброакустика ЭФБ-HF, Виброметрия машин,  Цифровые измерители-DIN

Для конфигурации HF-L: Инженерная виброакустика ЭФБ-HF-L, Санитарная виброакустика ЭФБ-HF-L, Виброметрия машин, Цифровые измерители-DIN
Питание автономное от комплекта аккумуляторов (4 х АА), внешнее через разъем USB; максимальное энергопотребление 500 мА
Память энергонезависимая, не менее 4 гигабайт
Клавиатура пленочная
Индикатор 320х240, цветной, диапазон рабочих температур от минус 20 С до +50  С
Интерфейс USB (Master&Slave); DOUT (гальванически развязанный UART), DIN (порт для подключения цифровых датчиков)
Диапазон рабочих температур от минус 10 С до +40  С
Рабочая относительная влажность до 90 % при +40 °С (без конденсата)
Атмосферное давление от 86 кПа до 108 кПа (645-810 мм рт.ст.)
Габаритные размеры (без первичных преобразователей) 175 мм х 86 мм х 35 мм
Масса не более 540 г

Набор измерительных программ "Инженерная виброакустика ЭФБ-НF"

Инженерная виброакустика ЭФБ-HF - это типовой набор измерительных программ прибора Экофизика-110А в исполнении "HF-Белая".

Позволяет производить базовые измерения виброакустических параметров.

Примечание. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110А в исполнении "HF-Белая" содержит программы Регистратор сигналов и MIC:UsbAudio.

Состав набора "Инженерная виброакустика ЭФБ-HF"

Измерительная программа

Количество каналов

 Измеряемые величины Рекомендации по применению

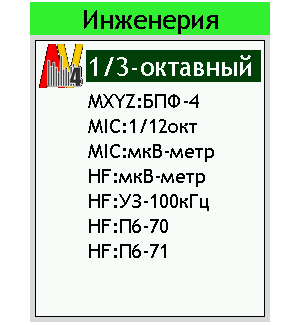

1/3-октавный анализатор MXYZ 4

1/3-октавные спектры 0,8 Гц - 20 кГц;

1/3-октавные спектры с экранной частотной коррекцией;

1/1-октавные спектры 1 Гц - 16 кГц (синтезированные)

 Общетехнические измерения шума, вибрации, инфразвука и других динамических величин
БПФ-анализатор MXYZ 4 Узкополосный спектральный анализ в полосе частот  до 48 кГц по четырем каналам Анализ шума и вибраций механизмов и машин
1/12-октавный анализатор MIC 1 1/12-октавные спектры от 102,9 Гц до 9716 Гц Инженерные и метрологические измерения
Микровольтметр MIC 1 Измерения уровней напряжения в селективных полосах частот шириной от 1 Гц  до 100 Гц в диапазоне до 48 кГц Метрология, контроль качества источников сигналов (тифоны, свистки, гудки и пр.) по частоте и уровню
Микровольтметр HF 1 Измерение уровней напряжения в селективных полосах частот шириной от 2 Гц  до 1000 Гц в диапазоне до 500 кГц Анализ электромагнитных излучений и иных высокочастотных процессов
Ультразвук 100кГц 1 Уровни звукового давления (УЗД) в слышимой и ультразвуковой областях частот до 100 кГц Гигиенические и общетехнические измерения акустических показателей в ультразвуковой области частот

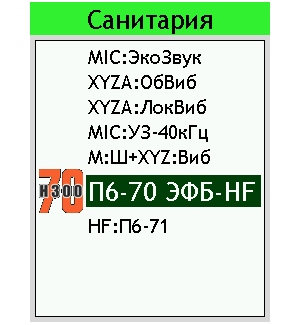

П6-70 ЭФБ-HF,
П6-71 ЭФБ-HF		 1 Частотный анализ сигналов напряжения, поступающих с выхода усилителей магнитных или электрических измерительных антенн, для последующего расчета напряженности переменного  магнитного (электрического) поля или магнитной индукции в различных нормируемых полосах частот до 300 кГц Измерения напряженности магнитного и электрического полей промчастоты и в диапазоне до 300 кГц при подключении антенн П6-70 и П6-71
БПФ-вибро AXYZ 1 (Один из каналов A, X, Y или Z) Узкополосный спектральный анализ вибрационного сигнала в диапазоне частот до 24 кГц по одному каналу Анализ вибраций механизмов и машин
Виброконтроль ЭФБ-HF 3

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения, скорости и перемещения  с

фильтрами A (виброускорение в заданной полосе частот),

V (виброскорость в заданной полосе частот),

D (виброперемещение в заданной полосе частот);

Текущие, максимальные и минимальные уровни ускорения в 1/3-октавных полосах частот в диапазоне  0,8 Гц -  10 кГц; Пик-фактор скорости в полосе частот 0,8 - 10 кГц

 Анализ вибраций механизмов и машин

Набор измерительных программ "Инженерная виброакустика ЭФБ-НF-L"

Инженерная виброакустика ЭФБ-HF-L - это типовой набор измерительных программ прибора Экофизика-110А в исполнении "HF". (конфигурация HF-L).

В целом этот набор идентичен набору Инженерная виброакустика ЭФБ-HF с учетом того, что конфигурация HF-L не поддерживает работу с сигналами частотой выше 48 кГц.

Позволяет производить базовые измерения виброакустических параметров.

Примечание. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110А в исполнении "HF" содержит программы Регистратор сигналов и MIC:UsbAudio.

Состав набора "Инженерная виброакустика ЭФБ-HF-L"

Измерительная программа

Количество каналов

 Измеряемые величины Рекомендации по применению
1/3-октавный анализатор MXYZ 4

1/3-октавные спектры 0,8 Гц - 20 кГц;

1/3-октавные спектры с экранной частотной коррекцией;

1/1-октавные спектры 1 Гц - 16 кГц (синтезированные)

 Общетехнические измерения шума, вибрации, инфразвука и других динамических величин
БПФ-анализатор MXYZ 4 Узкополосный спектральный анализ в полосе частот  до 48 кГц по четырем каналам Анализ шума и вибраций механизмов и машин
1/12-октавный анализатор MIC 1 1/12-октавные спектры от 102,9 Гц до 9716 Гц Инженерные и метрологические измерения
Микровольтметр MIC 1 Измерения уровней напряжения в селективных полосах частот шириной от 1 Гц  до 100 Гц в диапазоне до 48 кГц Метрология, контроль качества источников сигналов (тифоны, свистки, гудки и пр.) по частоте и уровню
П6-70 ЭФБ-110А,
П6-71 ЭФБ-110А		 1 Частотный анализ сигналов напряжения, поступающих с выхода усилителей магнитных или электрических измерительных антенн, для последующего расчета напряженности переменного  магнитного (электрического) поля или магнитной индукции в различных нормируемых полосах частот до 48 кГц Измерения напряженности магнитного и электрического полей промчастоты и в диапазоне до 48 кГц при подключении антенн П6-70 и П6-71
БПФ-вибро AXYZ 1 (Один из каналов A, X, Y или Z) Узкополосный спектральный анализ вибрационного сигнала в диапазоне частот до 24 кГц по одному каналу Анализ вибраций механизмов и машин
Виброконтроль ЭФБ-HF 3

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения, скорости и перемещения  с

фильтрами A (виброускорение в заданной полосе частот),

V (виброскорость в заданной полосе частот),

D (виброперемещение в заданной полосе частот);

Текущие, максимальные и минимальные уровни ускорения в 1/3-октавных полосах частот в диапазоне  0,8 Гц -  10 кГц; Пик-фактор скорости в полосе частот 0,8 - 10 кГц

 Анализ вибраций механизмов и машин

Набор измерительных программ "Санитарная виброакустика ЭФБ-HF"

Санитарная виброакустика ЭФБ-HF это один из типовых наборов измерительных программных модулей, которым оснащаются комплекты прибора Экофизика-110А в исполнении "HF-Белая".

Предназначен, в первую очередь, для измерений виброакустических факторов с целью санитарно-гигиенической оценки.

Примечание. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110А в исполнении "HF-Белая" содержит программы Регистратор сигналов и MIC:UsbAudio.

Состав набора "Санитарная Виброакустика ЭФБ-HF"

Измерительно-программный модуль

Количество каналов

 Измеряемые величины Рекомендации по применению
ЭкоЗвук ЭФБ-110А

1

Текущие, максимальные и минимальные уровни звука с коррекциями А, С, Z, AU и временными характеристиками F, S, I, 1с, эквивалентные  (Leq) и пиковые  (Пик) уровни звука, уровни звуковой экспозиции (звукового воздействия) LE.

Текущие, максимальные и минимальные уровни звукового давления в октавных и третьоктавных полосах частот в диапазоне от 1,6 Гц до 20 кГц.

Текущие, максимальные, минимальные и эквивалентные общие уровни звукового давления инфразвука FI (Лин) и G

Гигиенические и технические измерения шума, инфразвука и низкочастотного воздушного ультразвука.

Любые измерения, которые предписано проводить шумомерами 1 класса точности.

Аттестация помещений
Общая вибрация ЭФБ-HF

3

(XYZ или XYA)

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fk, Fm (Лин 1 - 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне  0,8 Гц - 160 Гц

 Измерения общей вибрации, вибрации в помещениях жилых и общественных зданий
Локальная вибрация ЭФБ-HF

3

(XYZ или XYA)

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fh (Лин 8 - 1000 Гц) и Wh, полная вибрация.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне  6,3 Гц - 1250 Гц

 Измерения локальной вибрации
Ультразвук 40кГц 1 Уровни звука (УЗ), уровни звукового давления (УЗД) и спектры в слышимой и ультразвуковой областях частот Гигиенические и общетехнические измерения шума и воздушного ультразвука; частотный анализ вибраций
Шум + Вибрация 4

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fk, Fm (Лин 1 - 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm.

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fh (Лин 8 - 1000 Гц) и Wh.

Текущие, максимальные и минимальные уровни звука с коррекциями А, С, Z и временными характеристиками F, S, I, эквивалентные  (Leq) и пиковые  (Пик) уровни звука

 Одновременное измерение корректированного ускорения общей и локальной вибрации и уровней звука, воздействующих на человека
П6-70 ЭФБ-HF,
П6-71 ЭФБ-HF		 1 Частотный анализ сигналов напряжения, поступающих с выхода усилителей магнитных или электрических измерительных антенн, для последующего расчета напряженности переменного  магнитного (электрического) поля или магнитной индукции в различных нормируемых полосах частот до 300 кГц Измерения напряженности магнитного и электрического полей промчастоты и в диапазоне до 300 кГц при подключении антенн П6-70 и П6-71

Набор измерительных программ "Санитарная виброакустика ЭФБ-HF-L"

Санитарная виброакустика ЭФБ-HF-L это один из типовых наборов измерительных программных модулей, которым оснащаются комплекты прибора Экофизика-110А в исполнении "HF-Белая"., конфигурация HF-L

Предназначен, в первую очередь, для измерений виброакустических факторов с целью санитарно-гигиенической оценки.

В целом набор идентичен набору Санитарная виброакустика ЭФБ-HF; единственное отличие - в нем используются измерительные программы "П6-70-110А" и "П6-71-110А", предназначенные для работы с антеннами П6-70 и П6-71 в диапазоне частот до 48 кГц

Примечание. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110А в исполнении "HF-Белая" содержит программы Регистратор сигналов и MIC:UsbAudio.

Состав набора "Санитарная Виброакустика ЭФБ-HF-L"

Измерительно-программный модуль

Количество каналов

 Измеряемые величины Рекомендации по применению
ЭкоЗвук ЭФБ-110А

1

Текущие, максимальные и минимальные уровни звука с коррекциями А, С, Z, AU и временными характеристиками F, S, I, 1с, эквивалентные  (Leq) и пиковые  (Пик) уровни звука, уровни звуковой экспозиции (звукового воздействия) LE.

Текущие, максимальные и минимальные уровни звукового давления в октавных и третьоктавных полосах частот в диапазоне от 1,6 Гц до 20 кГц.

Текущие, максимальные, минимальные и эквивалентные общие уровни звукового давления инфразвука FI (Лин) и G

Гигиенические и технические измерения шума, инфразвука и низкочастотного воздушного ультразвука.

Любые измерения, которые предписано проводить шумомерами 1 класса точности.

Аттестация помещений
Общая вибрация ЭФБ-HF

3

(XYZ или XYA)

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fk, Fm (Лин 1 - 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне  0,8 Гц - 160 Гц

 Измерения общей вибрации, вибрации в помещениях жилых и общественных зданий
Локальная вибрация ЭФБ-HF

3

(XYZ или XYA)

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fh (Лин 8 - 1000 Гц) и Wh, полная вибрация.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне  6,3 Гц - 1250 Гц

 Измерения локальной вибрации
Ультразвук 40кГц 1 Уровни звука (УЗ), уровни звукового давления (УЗД) и спектры в слышимой и ультразвуковой областях частот Гигиенические и общетехнические измерения шума и воздушного ультразвука; частотный анализ вибраций
Шум + Вибрация 4

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fk, Fm (Лин 1 - 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm.

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fh (Лин 8 - 1000 Гц) и Wh.

Текущие, максимальные и минимальные уровни звука с коррекциями А, С, Z и временными характеристиками F, S, I, эквивалентные  (Leq) и пиковые  (Пик) уровни звука

 Одновременное измерение корректированного ускорения общей и локальной вибрации и уровней звука, воздействующих на человека
П6-70 ЭФБ-110А,
П6-71 ЭФБ-110А		 1 Частотный анализ сигналов напряжения, поступающих с выхода усилителей магнитных или электрических измерительных антенн, для последующего расчета напряженности переменного  магнитного (электрического) поля или магнитной индукции в различных нормируемых полосах частот до 48 кГц Измерения напряженности магнитного и электрического полей промчастоты и в диапазоне до 48 кГц при подключении антенн П6-70 и П6-71

Набор измерительных программ "Виброметрия машин ЭФБ-HF"

Набор измерительных программ  "Виброметрия машин ЭФБ-HF" предназначен для 4-канальных измерительно-индикаторных блоков ЭКОФИЗИКА-110А-HF (Белая). Включает в себя измерительные программы для испытаний машин и механизмов

Состав набора "Виброметрия машин ЭФБ-HF"

Измерительная программа

Количество каналов

 Измеряемые величины Рекомендации по применению
Виброконтроль ЭФБ-HF 3 (X, Y, Z)

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения, скорости и перемещения  с

фильтрами A (виброускорение в заданной полосе частот),

V (виброскорость в заданной полосе частот),

D (виброперемещение в заданной полосе частот);

Текущие, максимальные и минимальные уровни ускорения в 1/3-октавных полосах частот в диапазоне  0,8 Гц -  10 кГц; Пик-фактор скорости в полосе частот 0,8 - 10 кГц

Анализ вибраций механизмов и машин



Базовые измерения вибрации  в строительстве
БПФ-вибро AXYZ 1 (Один из каналов A, X, Y или Z) Узкополосный спектральный анализ вибрационного сигнала в диапазоне частот до 24 кГц по одному каналу Анализ вибраций механизмов и машин

Спецификация режима «Виброконтроль ЭФБ-HF»

Назначение

Одновременное измерение по 3 каналам виброускорения, виброскорости и виброперемещения в задаваемых пользователем полосах частот, а также ускорения в 1/3-октавах в диапазоне от 0,8 Гц до 10000 Гц.

Измерительные каналы

Три канала по входам X, Y, Z

Датчики

Акселерометры: виброускорение, м/с2;

∫(виброускорение): виброскорость, м/с;

∫∫(виброускорение): перемещение, м.

Поддиапазоны измерений

Нет

Автокалибровка

Нет

Измеряемые параметры *)





























*)  Определение измеряемых параметров см. п.27



Обозначение

Краткое
наименование

Фильтры - для всех каналов: X, Y, Z



1 сек

1 сек Max

1 сек Пик

Текущее СКЗ за 1 с

Максимальное СКЗ

Пиковое значение



A (виброускорение в заданной полосе частот),

V (виброскорость в заданной полосе частот),

D (виброперемещение в заданной полосе частот)





2 сек

2 сек Max

2 сек Пик

Текущее СКЗ за 2 с

Максимальное СКЗ

Пиковое значение



5 сек

5 сек Max

5 сек Пик

Текущее СКЗ за 2 с

Максимальное СКЗ

Пиковое значение



10 сек

10 сек Max

10 сек Пик

Текущее СКЗ за 10 с

Максимальное СКЗ

Пиковое значение



aT



aT Пик

Эквивалентное значение

Пиковое значение за полное время измерения



CF

Пик-фактор на интервале: 1с, 2с, 5с, 10с или за полное время измерения

V (виброскорость в полосе частот от 0.8 Гц до 10 кГц)



2 сек

Текущие уровни виброускорения в дБ с усреднением за 2 с

1/3-октавные фильтры
(0.8 Гц – 10 кГц)



5 сек

Текущие уровни виброускорения в дБ с усреднением за 5 с



Задержка индика-ции MAX и MIN

=15 c



Виды записи в память

Автозамер, запись в блокнот



Виды телеметрии

Результаты измерения (USB, DOUT) с темпом 3 замера в секунду,  выборка 24кГц на канал (USB, DOUT)



Расширенные возможности
  1. Возможность задания фильтров высоких и низких частот;
  2. Измерение скорости и перемещения вибрации методом интегрирования во временной области с помощью акселерометров;
  3. Индикация показаний измеряемой величины в дБ или в линейных единицах измерения. При выражении измеряемых величин в дБ используются опорные уровни из карточки датчика в «Диспетчере датчиков». Опорные уровни при заводских настройках для ускорения- 10-6 м/с2, для скорости - 50х10-9 м/с, для перемещения - 10‑12 м.







Спецификация режима «БПФ-Вибро AXYZ»

Назначение

Узкополосный спектральный анализ вибрационного сигнала в диапазоне частот до 24 кГц по одному каналу

Измерительные каналы

Один из каналов A, X, Y или Z

Датчики

Акселерометры: виброускорение (м/с2);

∫(виброускорение): виброскорость, мм/с;

∫∫(виброускорение): перемещение, мкм.

Поддиапазоны измерений

Переключение диапазонов возможно только для канала А:
Д1 (минимальный коэффициент усиления), Д2, Д3 (максимальный коэффициент усиления)

Автокалибровка

Нет

Измеряемые параметры

Узкополосные спектры: 200 / 400 / 800 линий в полосе частот 187 Гц/ 375Гц / 750 Гц / 1,5 кГц / 3 кГц / 6 кГц / 12 кГц / 24 кГц

Виды записи в память

Автозамер спектральный, запись в блокнот

Виды телеметрии

Результаты измерения (USB, DOUT) с темпом 3 замера в секунду

Расширенные возможности
  1. БПФ спектр виброускорения, виброскорости (интегрирование в частотной области), виброперемещения (двойное интегрирование в частной области) – спектрально усредненные / глобально усредненные (Leq).
  2. Индикация измеряемых величин в линейных и логарифмических единицах (по выбору пользователя)
  3. Гармонический курсор.
  4. Разметка оси частот в герцах, RPM (об/мин) или в порядках оборотной частоты (задается пользователем) и визуализация гармонических составляющих.
  5. Разметка порядков полос.
  6. Расчет суммарного значения  внутри выделенной зоны спектра.
  7. Выбор процента перекрытия временных окон БПФ: 50% / 75% / 87.5%.
  8. Выбор количества линий спектра БПФ: 200, 400, 800.
  9. Выбор типа временного окна БПФ: Вишнякова (модифицированное Flap-Top (ISO 18431)), прямоугольное, Ханна.
  10. Выбор времени спектрального усреднения БПФ спектра.
МИ ПКФ-21-065. Методика измерений виброускорения, виброскорости и виброперемещения в режиме "Виброконтроль" прибора Экофизика-11

Технические характеристики прибора Экофизика-110А в качестве шумомера

Базовая комплектация для работы в качестве шумомера интегрирующего-усредняющего 1 класса

  • Индикаторный блок Экофизика-D, оснащенный измерительным модулем "110А" или "HF" .
  • Предусилитель микрофонный*.
  • Микрофонный капсюль*.
  • Руководство по эксплуатации, паспорт.
  • Аккумуляторная батарея (2 комплекта), внешнее зарядное устройство.
  • Рекомендуемый акустический калибратор: CAL200, АК-1000 (поставляется дополнительно).

* Прибор может комплектоваться следующими предусилителями и микрофонными капсюлями:

  • Предусилитель Р200; микрофонные капсюли ВМК-205, МК-265, МК221, МР201, МК233, М201, МК401, МК301.
  • Предусилитель Р110; микрофонный капсюль МР201.

Технические характеристики в качестве шумомера

Класс точности 1 по ГОСТ 17187-2010 (МЭК 61672-1), ГОСТ Р 53188.1, МЭК 61012
Частотные коррекции A, C, Z, AU;  G, FI (общий УЗД инфразвука)
Временные характеристики F (быстро), S (медленно), I (импульс), Пик, Leq (эквивалентный уровень),
LE (звуковая экспозиция)
Измеряемые параметры текущие, максимальные, минимальные и эквивалентные уровни звука (A, C, Z) и звукового давления (FI, G, 1/1 и 1/3-октавные от 1,6 Гц до 20 кГц), пиковые уровни звука, уровни звуковой экспозиции, процентили L1...L99, гистограмма распределения
Уровень собственных шумов с микрофоном ВМК-205 (МК-265) 17,0 дБА; 22,0 дБС; 26,0 дБZ

Максимальные измеряемые уровни звукового давления

 139,0 дБ (для ВМК-205, МК-265); 150 дБ (для МК233, М201);
160 дБ (для МК401, МК301)
Линейный рабочий диапазон (для микрофона ВМК-205, МК-265) 22 – 139 дБА, 27 – 139 дБС, 31 – 139 дБZ

Технические характеристики прибора Экофизика-110А в качестве виброметра

Базовая комплектация прибора Экофизика-110А в качестве измерителя общей и локальной вибрации

  • Индикаторный блок  Экофизика-D, оснащенный измерительным модулем "110А" (1-канал) или "HF" (до 4 каналов).
  • Адаптер 110А–IEPE (для подключения вибропреобразователя ко входу MIC; входит в базовую комплектацию виброметра  для вариантов исполнения "110А").
  • Вибропреобразователь АР2037, АР98, АР2082М, 317А41, АР2038Р.
  • Руководство по эксплуатации.
  • Паспорт-формуляр.
  • Аккумуляторная батарея (2 комплекта), внешнее зарядное устройство.

Технические характеристики в качестве виброметра

Удовлетворяемые стандарты, показатели точности ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004, ГОСТ 31192.1-2004, ГОСТ 31191.1-2004, ГОСТ 31191.2-2004
Режимы измерения виброметра Общая вибрация, Локальная вибрация
Количество каналов 1-3 (определяется типом и количеством вибродатчиков и исполнением)
Тип вибропреобразователя Пьезоакселерометры со встроенной электроникой IEPE (ICP-совместимые)
Измеряемые параметры три компоненты корректированного ускорения, доза вибрации VDV, вибрационная экспозиция (общая вибрация), полное виброускорение (локальная вибрация), гистограммы распределения корректированных виброускорений и соответствующие процентили L1...L99
Частотные коррекции общей вибрации (измеряются одновременно) Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm (измеряются одновременно); гистограммы распределений рассчитываются только для Wk, Wd, Wb, Wm
Частотные коррекции локальной вибрации (измеряются одновременно) Wh, Fh (измеряются одновременно), гистограммы распределений рассчитываются только для Wh
Временные характеристики СКЗ-1с, СКЗ-5с, СКЗ-10с, Leq (СКЗ за весь интервал измерений), Пик-1с, Пик-5 с, Пик-10с, Пик (пиковое значение за все время измерения), VDV
Линейный рабочий диапазон измерений виброускорения с вибропреобразователем АР2082М или АР2037-100, дБ отн. 1 мкм/с2

По входу MIC: 58 - 174 (Wm), 60-174 (Wk, Wb, Wc), 56-174 (Wd),  55-174 (We), 63-174 (Wj), 65-164 (Fk, Fm), 50-174 (Wh), 64-174 (Fh).

По входам X, Y, Z: 59 - 164 (Wm), 60-164 (Wk), 58-164 (Wd), 62-164 (Wb, Wc), 55-164 (We), 65-164 (Wj), 68-164 (Fk, Fm), 50-164 (Wh), 64-164 (Fh)
Пределы основной относительной погрешности измерения виброускорения на опорной частоте +/-0,3 дБ

Технические характеристики прибора Экофизика-110А в качестве 1/n-октавного анализатора спектра

Удовлетворяемые стандарты и показатели точности Класс 1 по МЭК 61260
Наборы фильтров октавные, 1/3-октавные фильтры,
1/12-октавные фильтры
Диапазон частот анализа в реальном времени для октавных фильтров ОбВиб-Эко-1,-3: 1 Гц - 125 Гц
ЛокВиб-Эко-1, -3: 8 Гц - 1000 Гц
ЭкоЗвук: 2 Гц - 16 кГц
Диапазон частот анализа в реальном времени для 1/3-октавных фильтров ОбВиб-Эко-1,-3; Анализ-1(3)-LF: 0,8 - 160 Гц
ЛокВиб-Эко-1,-3; Анализ-1(3)-MF: 6,3 - 1250 Гц
Анализ-4-EF: 0,8 - 10000 Гц
ЭкоЗвук: 1,6 - 20000 Гц
Ультразвук-40к: 25 - 40000 Гц
Анализ-4-HF: 25-40000 Гц (MIC), 25-10000 Гц (X,Y,Z)
Ультразвук-100к: 25 Гц - 100 кГц (нет в конф. HF-L)
Диапазон частот анализа в реальном времени для 1/12-октавных фильтров

Анализ 1/12: 102 - 9800 Гц
Линейный рабочий диапазон октавных фильтров 102 дБ
Линейный рабочий диапазон 1/3-октавных фильтров в диапазоне 0,8 - 125 Гц: 110 дБ
в диапазоне 25  - 40000 Гц: 104 дБ
в диапазоне 25 Гц - 100 кГц: 100 дБ
Линейный рабочий диапазон 1/12-октавных фильтров 109 дБ
Максимальное измеряемое входное напряжение MIC: 139 дБ отн. 1 мкВ
X, Y, Z: 125 дБ отн. 1 мкВ

Технические характеристики прибора Экофизика-110А в качестве узкополосного анализатора спектра

Измеряемые параметры

  • Среднеквадратичные значения уровня напряжения в полосах селекции сигналов в  диапазоне частот от 2 Гц до
    45 000 Гц (режим "Микровольтметр") и до 500 кГц (режим "Селективный вольтметр").
  • Узкополосные спектры сигналов в диапазоне частот от 2 Гц до 37,5 кГц (режимы "Микровольтметр", "БПФ-1").
  • Среднеквадратичные и максимальные значения напряжения в 27 полосах в диапазоне от 25 Гц до 675 Гц (П6-70-H400, -H300; П6-71-Е400, -E300).
  • Среднеквадратичные и максимальные значения напряжения в полосах 30-300 Гц, 300 – 3000 Гц, 3 – 30 кГц, 30-300 кГц, 10 кГц – 30 кГц; 5 – 2000 Гц, 2 кГц – 400 кГц (П6-70-H400, -H300; П6-71-Е400, -E300).

Параметры узкополосного полосового анализа (режимы "Микровольтметр", "Селективный вольтметр")

  • Ширина селективной полосы BW (по уровню -3 дБ): выбирается вручную из набора: 1;  1,5;  2,2;  3,3;  4,7;  6,8;  10;  15;  22;  33;  47;  68;  100 Гц.
  • Одновременно измеряются значения в 5 соседних полосах, центральные частоты которых отличаются на величину 2·BW Гц.
  • Автоматическая подстройка центральной частоты фильтра: в пределах ±BW/2 Гц.

  • Пределы погрешности определения среднеквадратичного значения

    • в диапазоне 2 Гц – 10 Гц:                                          не более 3%;
    • в диапазоне 10 Гц – 10 кГц:                                      не более 1,5%;
    • в диапазоне 10 кГц – 45 кГц:                                    не более 2%;
    • в диапазоне 45 кГц – 500 кГц (исполнение HF): не более 5%.
  • Диапазон измерений на опорной частоте (1000 Гц): 140 дБ.
  • Верхний предел входных напряжений (на опорной частоте): 28 Впик-пик.

Параметры Быстрого преобразования Фурье (режимы "Микровольтметр", "БПФ-1")

  • Количество точек в окне анализа: 1024.
  • Объем выборки (в зависимости от диапазона анализа): от 375 до 96000.
  • Количество усреднений (в зависимости от диапазона анализа): от 1 до 256.
  • Количество линий БПФ, выводимых на индикатор: 200.
  • Величина перекрытия окон БПФ: 87%.
  • Диапазон ZOOM: от 4 до 32.
  • Усреднение: линейное, линейное с накоплением.
  • Временное окно: модифицированное Flap-Top (ISO 18431).
  • Диапазон частот: 1 Гц - 48 кГц.

Полосовые фильтры для анализа электрических и магнитных полей антеннами П6-70 и П6-71

  • H-фильтры
    • Фильтры H25, H50, H75 … H675.
    • Фильтр H5-2000.
    • Фильтр H5-2000 с режекторным фильтром 45-55 Гц (РЕЖ:50 Гц).
    • Фильтр H10-30k.
    • Фильтр H2-400k (исполнение HF).
  • Декадные фильтры
    • 30-300 Гц.
    • 300 – 3000 Гц.
    • 3 – 30 кГц.
    • 30-300 кГц (исполнение HF).

Характеристики прибора Экофизика-110А в качестве измерительного цифрового преобразователя

Наименование характеристики

Значение

Максимальная частота дискретизации, Гц

         ЭКОФИЗИКА-110А в базовом исполнении

9,6∙104

         ЭКОФИЗИКА-110А в исполнении «HF»

1,23∙106

Разрешение АЦП, бит

         ЭКОФИЗИКА-110А в базовом исполнении

24

         ЭКОФИЗИКА-110А в исполнении «HF»



                 при частоте дискретизации не более 6,14∙105 Гц

24

                 при частоте дискретизации 1,23∙106 Гц

16

Диапазон частот, Гц

         канал MIC ЭКОФИЗИКА-110А в базовом исполнении

от 0,5 до 50000

         канал MIC ЭКОФИЗИКА-110А в исполнении «HF»

от 0,5 до 500000

         каналы IEPE ЭКОФИЗИКА-110А в исполнении «HF»

от 0,4 до 20000

Диапазон измерения среднеквадратических значений (скз) переменного напряжения, В

         канал MIC, диапазон Д1

от 2·10-5 до 10

         канал MIC, диапазон Д2

от 6·10-6 до 2,5

         канал MIC, диапазон Д3

от 1·10-6 до 0,6

         каналы IEPE

от 1,3·10-6  до 1,8

Входное сопротивление канала MIC

7,5 кОм

Пределы допускаемой относительной погрешности измерения переменного напряжения (скз) на частотах F1,2),

         канал MIC; 2 Гц ˂ F ≤ 50 кГц

±3,5

         канал MIC; 50 кГц ˂ F ≤ 200 кГц

±3,5

         канал MIC; 200 кГц ˂ F ≤ 300 кГц

±6 3)

         канал MIC; 300 кГц ˂ F ≤ 500 кГц

±30 3)

         каналы IEPE; 2 Гц ˂ F ≤ 20 кГц

±3,5

Допускаемая неравномерность амплитудно-частотной характеристики на частотах F, дБ 2,4)

          ЭКОФИЗИКА-110А в базовом исполнении на частотах 0,5 Гц ˂ F ≤ 50 кГц

±0,3

          ЭКОФИЗИКА-110А в исполнении «HF»

                   на частотах 0,5 Гц ˂ F ≤ 200 кГц

±0,3

                   на частотах 200 кГц ˂ F ≤ 300 кГц

±0,5 3)

                   на частотах 300 кГц ˂ F ≤ 500 кГц

±3,0 3)

Пределы допускаемой абсолютной погрешности измерения частоты F, Гц 5)

           1 Гц ˂ F ≤ 100 Гц

±0,15

           100 Гц ˂ F ≤ 1 кГц

±0,25

           1 кГц ˂ F ≤ 500 кГц

±1·10-3·F

________________

1) при значениях напряжения (скз) ≥ 1 мВ

2) при температуре (23 ±5) ºС и относительной влажности воздуха от 25 до 75 %

3) типовое справочное значение

4) относительно напряжения  0,1 В (скз) на частоте 1 кГц

5) измерение частоты возможно при использовании внешнего ПО

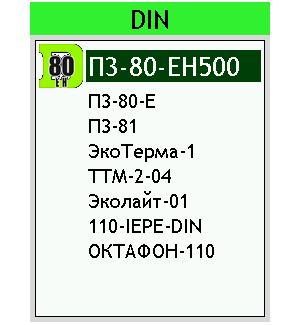

Цифровые измерители DIN. Набор измерительных программ

Набор "Цифровые измерители DIN" состоит из режимов измерений, которые реализуются при подключении к индикаторному блоку Экофизика-D цифровых преобразователей семейства DIN.

Примечание 1.  Для прибора Экофизика-110А в исполнении "110А-Белая" набор "Цифровые измерители DIN" не содержит программы из папки ОКТАФОН-110.

Примечание 2.  Для прибора Экофизика-110В в исполнении "110В-Белая" набор "Цифровые измерители DIN" не содержит программы из папки 110-IEPE-DIN.

Примечание 3. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110А в исполнениях "110А-Белая" и "HF-Белая" содержит программы Регистратор сигналов и MIC:UsbAudio,  а прибор Экофизика-110В в исполнении "110В-Белая" содержит программу Регистратор сигналов.

Состав набора "Цифровые измерители DIN"

Измерительно-программный модуль Цифровой преобразователь

Количество каналов

 Измеряемые величины Рекомендации по применению

П3-80-ЕH500

 П3-80-ЕН500 1

Напряженность электрического поля в различных полосах частот в диапазоне от 5 Гц до 400 кГц

 Санитарно-эпидемиологические исследования, контроль качества
П3-80-Е300,
П3-80-Е400

Напряженность магнитного поля  в различных полосах частот в диапазоне от 5 Гц до 400 кГц
П3-80-Н300,
П3-80-Н400
П3-80-Е П3-80-Е 1 Напряженность электростатического поля Санитарно-эпидемиологические исследования, контроль качества
П3-81





П3-81-01





6

 Магнитная индукция геомагнитного поля и переменного магнитного поля промчастоты 50 Гц Санитарно-эпидемиологические исследования, контроль качества
П3-81-01
П3-81-02 6 Магнитная индукция постоянного магнитного поля и переменного магнитного поля промчастоты 50 Гц Санитарно-эпидемиологические исследования, контроль качества
П3-81-02
Экотерма-1 Экотерма-1-DIN 4 Температура, влажность, индекс ТНС и др. Измерения показателей микроклимата на рабочих местах, в помещениях жилых и общественных зданий
ТТМ-2-04 ТТМ-2-04-DIN 2 Скорость и температура потока воздуха Измерения показателей микроклимата на рабочих местах, в помещениях жилых и общественных зданий
Эколайт-DIN Эколайт-01-DIN 2 Освещенность, яркость и коэффициент пульсаций Измерения показателей световой среды
110-IEPE-DIN 110-IEPE-DIN 3

Одновременное измерение по трем направлениям

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fk, Fm (Лин 1 - 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне  0,8 Гц - 160 Гц.

Статистика процентилей Ln для корректированного ускорения

 Измерения общей вибрации, вибрации в помещениях жилых и общественных зданий
Общая вибрация для 110-IEPE-DIN
110-IEPE-DIN 110-IEPE-DIN 3

Одновременное измерение по трем направлениям

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fh (Лин 8 - 1000 Гц) и Wh, полная вибрация.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне  6,3 Гц - 1250 Гц.

Статистика процентилей Ln для корректированного ускорения

 Измерения локальной вибрации
Локальная вибрация для 110-IEPE-DIN
ОКТАФОН-110

ОКТАФОН-110А-DIN


ОКТАФОН-110В-DIN

 1

Текущие, максимальные и минимальные уровни звука (110А-DIN) или ускорения (110В-DIN) с коррекциями А, С, Z, AU и временными характеристиками F, S, I, эквивалентные  (Leq) и пиковые  (Пик) уровни, уровни звуковой экспозиции (звукового воздействия) LE.

Текущие, максимальные и минимальные уровни  в октавных и третьоктавных полосах частот в диапазоне от 25 Гц до 20 кГц

Гигиенические и технические измерения шума и низкочастотного воздушного ультразвука.

Любые измерения, которые предписано проводить шумомерами 1 класса точности.

Аттестация помещений
ЭкоЗвук-DIN для ОКТАФОН-110
ОКТАФОН-110

ОКТАФОН-110А-DIN


ОКТАФОН-110В-DIN

 1 Точные измерения напряжения в полосах частот шириной от 1 Гц в диапазоне частот до 48000 Гц Метрология, контроль качества источников сигналов (тифоны, свистки, гудки и пр.) по частоте и уровню
Микровольтметр-DIN для ОКТАФОН-110

Многоканальные измерения с применением блока Октафон-М

Приборы Экофизика-110А в исполнении HF и Экофизика-110В позволяют проводить одновременные многоканальные измерения акустических характеристик. Для одновременного измерения шумовых характеристик по 2-4 каналам могут использоваться две принципиальные схемы подключения микрофонов и предусилителей к BNC-входам (IEPE) индикаторных блоков Экофизика-110В и Экофизика-110А (HF):

  • Прямое подключение ICP/IEPE микрофонных предусилителей к IEPE входам (только для преполяризованных микрофонов);
  • Подключение через микрофонный блок питания Октафон-М (рекомендуемое).

Примечание. Экофизика-110А (HF) имеет отдельный микрофонный вход для прямого подключения одного микрофонного предусилителя.

Сравнительные характеристики этих двух способов подключения нескольких микрофонов приведены ниже.



Прямое подключение
IEPE- предусилителей

Подключение через микрофонный блок питания Октафон-М
Применяемые микрофонные предусилители
  • P410
  • Р200
  • P110
Применяемые микрофонные капсюли

Только преполяризованные



  • MP201 или аналоги

Как преполяризованные, так и требующие внешней поляризации 200 В

  • МК-265, ВМК-205 и аналоги
  • МК-233, М-201 и аналоги
  • МК301 и аналоги
  • MP201
Возможная длина соединительных кабелей до 10 метров до 30 метров
Возможность измерения уровней звукового давления в слышимом диапазоне по 2-4 каналам Да Да
Возможность измерения инфразвука Нет Да

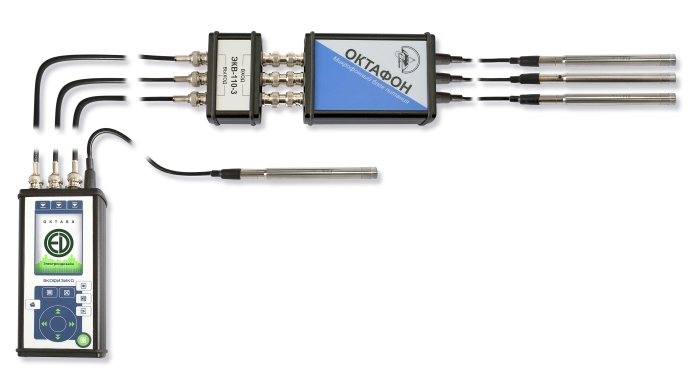

Подключение микрофонов через блок питания Октафон-М реализуется следующим образом:

  1. Микрофонные капсюли устанавливаются на стандартные микрофонные предусилители.
  2. Предусилители подключаются к микрофонному блоку питания Октафон-М. Длина соединительных кабелей может быть от 0,5 до 30 метров.
  3. Блок питания Октафон-М обеспечивает подачу питания на предусилители и подачу напряжения поляризации 200В (отключаемая опция). Выходы блока питания Октафон-М имеют разъём BNC.
  4. Для подключения блока Октафон-М к ICP/IEPE-входам приборов Экофизика-110А или Экофизика-111В используется адаптер прямого входа ЭКВ-110-3.

При подключении микрофонов через блок питания Октафон-М в разных измерительных режимах обеспечивается измерение следующих акустических параметров.

Прибор, исполнение Режим Измеряемые и регистрируемые параметры

Экофизика-110А,

исполнение  HF

 Анализ-4-LF

Уровни звукового давления (УЗД) в 1/3-октавных полосах в диапазоне 0,8-160 Гц.

Общие уровни инфразвука, одновременное измерение по 4-м каналам (фильтр FI)
Анализ-4-HF

УЗД в 1/3-октавных полосах в диапазоне 25-10000 Гц по трём каналам и 25-40000 Гц по четвёртому каналу.

Индикация уровня звука по 4-м каналам (прибор не является 4-х канальным шумомером утверждённого типа)
Анализ-4-EF УЗД в 1/3-октавных полосах в диапазоне 0,8 Гц - 10 кГц по 4-м каналам
Регистр. 4Kх96кГц

Регистрация сигнала по 4-м каналам с темпом записи 96 кГц.

Измеряемых параметров нет

Экофизика-110А,

исполнение  HF (Белая)

 MXYZ: 1/3окт

УЗД в 1/3-октавных полосах в диапазоне 0,8 Гц - 20 кГц по четырём каналам.

Экранные коррекции (для каждого из каналов):

УЗД в 1/1-октавных полосах в диапазоне 1 Гц - 16 кГц;

УЗД в 1/3-октавных полосах частот, взвешенные по А;

Энергетическая сумма УЗД в 1/3-октавных полосах в задаваемом диапазоне
MXYZ: БПФ-4 БПФ спектры звукового давления по 4-м каналам
Регистратор

Регистрация сигнала по 1-4 каналам с настраиваемым темпом записи.

Измеряемых параметров нет
Экофизика-110В Анализ-3-EF УЗД в 1/3-октавных полосах в диапазоне 0,8 Гц - 10 кГц по 3-м каналам
Анализ-3-LF

УЗД в 1/3-октавных полосах в диапазоне 0,8-160 Гц.

Общие уровни инфразвука, одновременное измерение по 4-м каналам (фильтр FI)

Экофизика-111В





Экофизика-110В,

исполнение (Белая)

 XYZ:1/3окт

УЗД в 1/3-октавных полосах в диапазоне 0,8 Гц - 20 кГц по трём каналам.

Экранные коррекции (для каждого из каналов):

УЗД в 1/1-октавных полосах в диапазоне 1 Гц - 16 кГц;

УЗД в 1/3-октавных полосах частот, взвешенные по А;

Энергетическая сумма УЗД в 1/3-октавных полосах в задаваемом диапазоне
XYZ:БПФ-3 БПФ спектры звукового давления по 3-м каналам
Регистратор

Регистрация сигнала по 1-3 каналам с настраиваемым темпом записи.

Измеряемых параметров нет
Информация о блоке питания ОКТАФОН-М
