Октава-110А-ЭКО

Шумомер-анализатор спектра с функцией измерения вибрации

Снят с производства, замена - Экофизика-110А

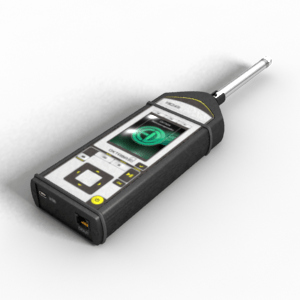

Октава-110А-ЭКО – это портативный шумомер-анализатор спектра с функцией измерения вибрации.

Номер в Госреестре СИ РФ: 48267-11 (Беларусь: РБ 03 12 5012 12;  Казахстан: KZ.02.03.05293-2013/48267-11).

Прибор отличает простота в управлении.  Набор режимов измерения оптимизирован для контроля вредного воздействия звука и вибрации на человека и окружающую среду.

В режиме "ЭкоЗвук-110" прибор позволяет одновременно измерять звук, воздушный ультразвук и инфразвук.

Возможно применение микрофонов с внешней поляризацией (200В) и преполяризованных микрофонов.

Функциональные возможности
  • Прямое подключение микрофонов и вибродатчиков
  • Измерение уровня звука - класс 1 по ГОСТ 17187-2010 (МЭК 61672-1)
  • Измерение воздушного ультразвука (до 20 кГц)
  • Измерение инфразвука
  • Измерение вибрации (одна компонента), воздействующей на человека – ГОСТ ИСО 8041
  • Октавный и 1/3-октавный анализ
  • Металлический корпус, прочность к внешнему воздействию
  • Автоматическая запись в память результатов измерений
  • Энергонезависимая память 4 гигабайта
  • Канал телеметрии, дистанционное управление и работа с прибором
Области применения
  • Контроль шума и вибрации на рабочих местах, в помещениях жилых и общественных зданий
  • Контроль шума на территории

Технические характеристики прибора Октава-110А-ЭКО в качестве интегрирующего шумомера

Базовая комплектация для работы в качестве интегрирующего шумомера

  • Измерительно-индикаторный блок ИИБ-110А-ЭКО.
  • Предусилитель микрофонный *.
  • Микрофонный капсюль *.
  • Руководство по эксплуатации, паспорт.
  • Аккумуляторная батарея (2 комплекта), внешнее зарядное устройство.
  • Рекомендуемый акустический калибратор: CAL200, АК-1000 (поставляется дополнительно).

* Прибор может комплектоваться следующими предусилителями и микрофонными капсюлями:

  • Предусилитель Р200; микрофонные капсюли ВМК-205, МК-265, МК221, МР201.
  • Предусилитель Р110; микрофонный капсюль МР201.
Класс точности 1 по ГОСТ 17187-2010 (МЭК 61672-1), ГОСТ Р 53188.1, МЭК 61012
Частотные коррекции Звук: A, C, Z, AU; инфразвук: G, FI
Временные характеристики F (быстро), S (медленно), I (импульс), Пик, Leq (эквивалентный уровень), LE (звуковая экспозиция)
Измеряемые параметры Текущие, максимальные, минимальные и эквивалентные уровни звука (A, C, Z) и звукового давления (FI, G), 1/1-октавные (от 2 Гц до 16 кГц) и 1/3-октавные (от 25 Гц до 20 кГц), пиковые уровни звука, уровни звуковой экспозиции, процентили L1...L99, гистограмма распределения
Уровень собственных шумов с микрофонами ВМК-205, МК-265 17,0 дБА; 22,0 дБС; 26,0 дБZ

Максимальные измеряемые уровни звукового давления

 140,0 дБ (для ВМК-205, МК-265)
Линейный рабочий диапазон (для микрофонов ВМК-205, МК-265) 22 – 139 дБА, 27 – 139 дБС, 31 – 139 дБZ

Технические характеристики прибора Октава-110А-ЭКО в качестве виброметра

Базовая комплектация для работы в качестве виброметра

  • Измерительно-индикаторный блок ИИБ-110А-ЭКО.
  • Вибропреобразователь (по заказу: АР2082М, АР2038Р, АР2037-100, АР98).
  • Адаптер 110А–IEPE.
Удовлетворяемые стандарты ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004, ГОСТ 31192.1-2004,
ГОСТ 31191.1-2004, ГОСТ 31191.2-2004
Частотные коррекции

Общая вибрация: Wd, Wk, Wm, Fk, Fm;

Локальная вибрация: Wh, Fh
Временные характеристики «1с», «5с», «10с» (текущие СКЗ по ГОСТ ИСО 8041), Leq (среднеквадратичное значение по ГОСТ ИСО 8041), Пик, VDV
Измеряемые параметры Текущие, максимальные и минимальные среднеквадратичные уровни виброускорения, пиковые и эквивалентные уровни виброускорения, VDV, А(8), уровни виброускорения в октавных и третьоктавных полосах частот
Уровень собственных шумов с закороченным эквивалентом

Fk: не более 40 дБ отн.10-6 м/с2

Wk: не более 35 дБ отн.10-6 м/с2
Линейный рабочий диапазон измерений (с ВП АР2037 и аналогичным)

Fk: 65 - 174 дБ отн.10-6 м/с2

Wk, Wh: 60 - 174 дБ отн.10-6 м/с2

Технические характеристики прибора Октава-110А-ЭКО в качестве анализатора спектра

Наборы фильтров Октавные и 1/3-октавные фильтры
Удовлетворяемые стандарты класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260)
Диапазоны фильтров при измерениях в реальном времени

Режим "ЭкоЗвук-110А": октавы 2-16000 Гц; 1/3-октавы 25-20000 Гц

Режим "ОбВиб-110А": октавы 1-125 Гц, 1/3-октавы 0,8-160 Гц

Режим "ЛокВиб-110А": октавы 8-1000 Гц, 1/3-октавы 6,3-1250 Гц

Линейный рабочий диапазон
- октавных фильтров
- третьоктавных фильтров 0,8-125 Гц
- третьоктавных фильтров 25-20000 Гц



102 дБ
110 дБ
104 дБ
Максимальный измеряемый уровень входного напряжения 139 дБ отн. 1 мкВ
Максимальный измеряемый уровень звукового давления (с микрофоном ВМК-205, МК-265) 139 дБ отн. 20 мкПа
Максимальное измеряемое виброускорение (при чувствительности вибропреобразователя 10 мВ/мс-2) 179 дБ отн. 1 мкм/с2

Эксплуатационные характеристики прибора Октава-110А-ЭКО

Питание прибора от комплекта 4 аккумуляторов АА
Энергопотребление максимально 500 мА
Зарядка аккумуляторов от внешнего зарядного устройства
Длительность автономной работы не менее 5 часов при неотрицательных температурах, не менее 1 часа при отрицательных температурах
Аналоговый вход Разъем Switchcraft 5-pin
Максимальное допустимое напряжение на входе  ±18 Впик
Максимальное допустимое напряжение, приложенное через адаптер 110А–IEPE 5 В СКЗ
Напряжение поляризации микрофона 0В, 200В
Индикатор OLED (320х240), цветной,
диапазон рабочих температур от минус 10° С до +50  С
Память 4 Гбайт, энергонезависимая
Цифровые порты

USB (Master&Slave); порт для подключения ИИБ к компьютеру в качестве съемного носителя и к иным внешним устройствам (например, принтеру);

DOUT (гальванически развязанный UART) – порт цифровой телеметрии
Диапазон рабочих температур окружающей среды от минус 10° С до +40 °С
Относительная влажность до 90 % при +40 °С (без конденсата)
Атмосферное давление от 86 кПа до 108 кПа (645-810 мм рт.ст.)
Габаритные размеры ИИБ без предусилителя 238 мм х 85 мм х 35 мм
Масса прибора в собранном виде 0,6 кг
