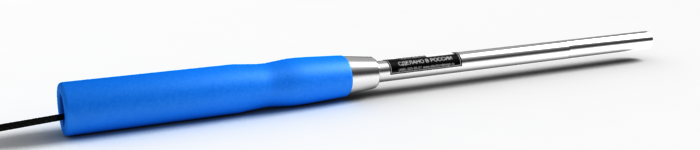

П3-81-02. Цифровой измерительный преобразователь

Преобразователь П3-81-02 измеряет модуль и три взаимно-перпендикулярные компоненты магнитной индукции постоянного магнитного поля (до 50 мТл), а также среднеквадратичные значения модуля и трех компонент переменного магнитного поля частоты 50 Гц.

Измеренные значения передаются в цифровом виде на выход преобразователей и могут быть представлены на экране индикаторных блоков семейства ЭКОФИЗИКА и ЭКОТЕРМИНАЛ. С помощью адаптеров телеметрии ЭКО-DIN-DOUT и ЭКО-DINx2 результаты измерений цифровых преобразователей могут быть переданы в компьютер.

При укомплектовании индикаторным блоком ЭКОФИЗИКА-D (входит в состав приборов ЭКОФИЗИКА, ЭКОФИЗИКА-110А, ЭКОФИЗИКА-110В, ЭКОТЕРМИНАЛ), цифровой преобразователь П3-81-02 превращается в один из вариантов исполнения прибора П3-81.

Технические характеристики цифрового преобразователя П3-81-02

Диапазоны измерений магнитной индукции постоянного магнитного поля от 0,3 до 50 мТл
Диапазоны измерений магнитной индукции магнитного поля частоты 50 Гц

от 0,2 до 35 мТл

(от 160 до  28000 А/м)

Пределы допускаемой абсолютной погрешности измерений магнитной индукции постоянного магнитного поля ± (0,1 + 0,1•Ви) мТл
Пределы допускаемой абсолютной погрешности измерений среднеквадратического значения магнитной индукции переменного магнитного поля ± (0,02 + 0,1•Ви) мТл
Габаритные размеры, не более (диаметр х длина), мм 35 х 540
Масса, г 250
Интерфейс DIN

где Ви - показание измерителя.

Технические характеристики цифрового преобразователя П3-81-02

Диапазоны измерений магнитной индукции постоянного магнитного поля от 0,3 до 50 мТл
Диапазоны измерений магнитной индукции магнитного поля частоты 50 Гц

от 0,2 до 35 мТл

(от 160 до  28000 А/м)

Пределы допускаемой абсолютной погрешности измерений магнитной индукции постоянного магнитного поля ± (0,1 + 0,1•Ви) мТл
Пределы допускаемой абсолютной погрешности измерений среднеквадратического значения магнитной индукции переменного магнитного поля ± (0,02 + 0,1•Ви) мТл
Габаритные размеры, не более (диаметр х длина), мм 35 х 540
Масса, г 250
Интерфейс DIN

где Ви - показание измерителя.

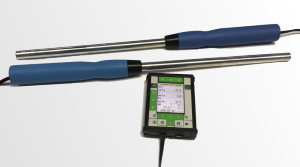

П3-81 УНИВЕРСАЛ

Комплект измерителей напряжённости постоянных магнитных полей и магнитных полей промчастоты (50 Гц).

В комплекте:
- индикаторный блок ЭКОТЕРМИНАЛ (Экофизика-D),
- цифровой антенный преобразователь П3-81-01 (выдает цифровые значения напряженности магнитного поля в трех направлениях, модуль вектора напряженности, значение напряженности МП на частоте 50 Гц),
- цифровой антенный преобразователь П3-81-02 (выдает цифровые значения напряженности магнитного поля в трех направлениях, модуль вектора напряженности, значение напряженности МП на частоте 50 Гц),
- зарядное устройство с двумя комплектами аккумуляторов, сумка, руководство по эксплуатации, свидетельство о поверке.

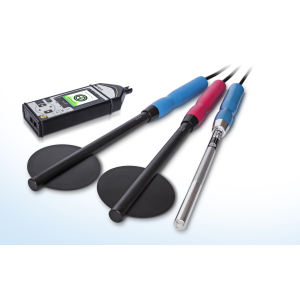

П3-81-ЭКО. Типовой комплект

Комплект П3-81-ЭКО предназначен для измерения сильных индустриальных электрических и магнитных полей: постоянных магнитных полей до 50 мТл, электрических полей частоты 50 Гц (промчастоты) до 100 кВ/м, магнитных полей частоты 50 Гц (промчастоты)  до 35 мТл, переменных электрических и магнитных полей в диапазоне частот 10-30 кГц.

Состав комплекта:

  • одноканальный измерительно-индикаторный блок ЭКОФИЗИКА-110А (Белая),
  • антенны измерительные магнитные и электрические П6-70, П6-71,
  • цифровой измерительный преобразователь П3-81-02,
  • сумка,  два комплекта аккумуляторов с зарядным устройством,
  • руководства по эксплуатации, паспорта,
  • аттестованные методики измерений МИ ПКФ-16-038, МИ ПКФ-16-039 и Сборник №3,
  • набор измерительно-программных модулей "Санитарная виброакустика",
  • набор измерительно-программных модулей "Цифровые измерители DIN",
  • поставляется с первичной поверкой.

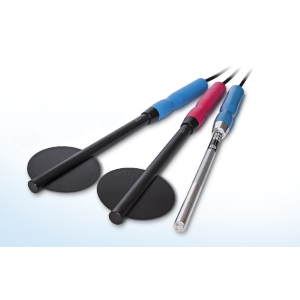

Комплект антенн Поле-30 предназначен для дооснащения приборов Экофизика и Экофизика-110А средствами измерения  электрических и магнитных полей.

Комплект позволяет измерять:

  • индукцию постоянного магнитного поля до 50 мТл,
  • напряженность электрического поля частоты 50 Гц (промчастоты) до 100 кВ/м,
  • напряженность магнитного поля частоты 50 Гц (промчастоты)  до 35 мТл,
  • напряженность переменных электрических и магнитных полей в диапазоне частот 10-30 кГц,
  • напряженность переменных электрических и магнитных полей от ПЭВМ в диапазонах частот 5-2000 Гц, 5-2000 Гц с реж. 50 Гц и 2-400 кГц

Внимание! В комплект не входит индикаторный блок. Антенны из набора Поле-30 вместе с индикаторным блоком Экофизика-110А формируют комплект П3-81-Эко

Состав комплекта:

  • антенны измерительные магнитные и электрические П6-70, П6-71,
  • цифровой измерительный преобразователь П3-81-02,
  • руководства по эксплуатации, паспорта,
  • антенны поставляются с первичной поверкой.

Для проведения измерений антеннами из комплекта Поле-30 подходят следующие методики:

  • МИ ПКФ-15-023. Методика измерений  напряженности электрического поля частоты 50 Гц на рабочем месте, в помещениях жилых и общественных зданий и на территории (приобретается дополнительно),
  • МИ ПКФ-15-024. Методика измерений  напряженности магнитного поля частоты 50 Гц на рабочем месте, в помещениях жилых и общественных зданий и на территории (приобретается дополнительно),
  • МИ ПКФ-16-038. Методика измерения напряженности электрического поля в полосах частот 5-2000 Гц, 10-30 кГц, 2-400 кГц на рабочем месте (приобретается дополнительно),
  • МИ ПКФ-16-039. Методика измерений напряженности магнитного поля в полосах частот 5 – 2000 Гц, 10 – 30 кГц, 2 – 400 кГц на рабочем месте (приобретается дополнительно),
  • Методика выполнения прямых однократных измерений прибором П3-81 (содержится в руководстве по эксплуатации).
