Портативные вибрационные калибраторы

Портативные вибрационные калибраторы применяются для проверки чувствительности виброметров и иных виброизмерителей в полевых условиях.

Наиболее портативные виброкалибраторы генерируют вибрацию заданной амплитуды на одной частоте. Наиболее распространенной является частота 159,2 Гц. Обычно такие калибраторы рассчитаны на работу с датчиками небольшой массы (до нескольких десятков граммов).

Выпускаются также более массивные и дорогостоящие устройства, которые позволяют проводить калибровку на разных частотах и уровнях.

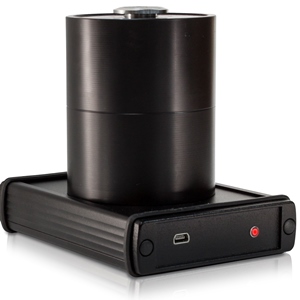

КВ-160. Виброкалибратор

КВ-160 - это портативный прибор (масса не более 850 г), который работает от встроенной батареи или от внешнего источника постоянного тока напряжением 5 В DC (например, через порт USB). Устройство заключено в компактный металлический корпус, надежно устанавливается на горизонтальных поверхностях.

Виброкалибратор выпускается в двух вариантах исполнения:

КВ-160-10 (воспроизводимое ускорение 10 м/с2) или КВ-160-1 (воспроизводимое ускорение 1 м/с2).

Максимальная масса проверяемого вибропреобразователи (датчика вибрации) составляет, в зависимости от исполнения, 180 г или 300 г.

Виброкалибратор внесен в Госреестр СИ РФ под номером No.66280-16

Технические характеристики

СКЗ ускорения  вибрации

- для исполнения КВ-160-10: 10 м/с2,

- для исполнения КВ-160-01: 1 м/с2
Номинальное значение частоты вибрации 159,155 Гц
Предельно допустимое отклонение СКЗ ускорения при нормальных условиях и массе нагрузке до 100 г 2%
Предельно допустимое отклонение СКЗ ускорения во всем диапазоне рабочих внешних условий 3%
Предельно допустимое отклонение частоты 0,5%
Коэффициент нелинейных искажений, не более 3%
Масса проверяемого вибропреобразователя

- для  КВ160-10: 0-180 г

- для  КВ160-01: 0-300 г
Время стабилизации после включения

<10 с (для массы до 120 г)

<30 c (для массы 120 г-300 г)
Питание 4 батарейки (AA), внешнее, 5 VDC (опция)
Электромагнитная совместимость ГОСТ 30804.4.3-2013 (IEC 61000-4-3:2006) для степени жесткости 2
Габаритные размеры, не более 105 мм х 115 мм х 85 мм
Масса, не более 850 г
Диапазон рабочих температур от 0° С до плюс 50° С


Производство Глобал Тест (Россия)

Виброкалибратор АТ01m предназначен для калибровки виброизмерительной аппаратуры в единицах ускорения, скорости и перемещения в полевых и лабораторных условиях.

Зарегистрирован в госреестре СИ РФ под номером 30981-12.

Технические характеристики АТ01m

Частота колебаний 159,2 Гц (+/- 1%)
Ускорение (СКЗ) 10 м/с2 (+/-2%)
Скорость (СКЗ) 10 мм/с (+/-2%)
Перемещение 10 мкм (+/-2%)
Амплитуда поперечных колебаний <5%
Нелинейные искажения (при массе датчика 0,5-140г) <3%
Максимальная масса калибруемого датчика 160 г
Диапазон рабочих температур -10...+50 гр.С
Масса 950 г
Габаритные размеры 180 мм х диа58 мм
PDF icon Руководство по эксплуатации на АТ01m
Image icon Свидетельство об утверждении типа АТ01m

Внимание: в настоящее время поставки калибратора 394С06 приостановлены. Рекомендуемая замена: калибратор КВ-160-10.



Виброкалибратор 394С06 позволяет калибровать датчики массой до 210 г сигналом вибрации частоты 159,2 Гц и ускорением 1 g.

Зарегистрирован в госреестре СИ РФ под номером 51912-12.

Технические характеристики

Частота колебаний 159,2 Гц (+/-1 %)
Ускорение (СКЗ) 9,81 м/с2 (+/-3%)
Скорость (СКЗ) 9,81 мм/с
Перемещение (СКЗ) 9,81 мкм
Амплитуда поперечных колебаний <3%
Нелинейные искажения при массе датчика 0-99 г <2%
Нелинейные искажения при массе датчика 100-149г <5%
Нелинейные искажения при массе датчика 150-210г <9%
Максимальная масса калибруемого датчика 210 г
Диапазон рабочих температур -10...+55 гр.С
Масса 900 г
Габаритные размеры 200 мм х диаметр 56 мм
